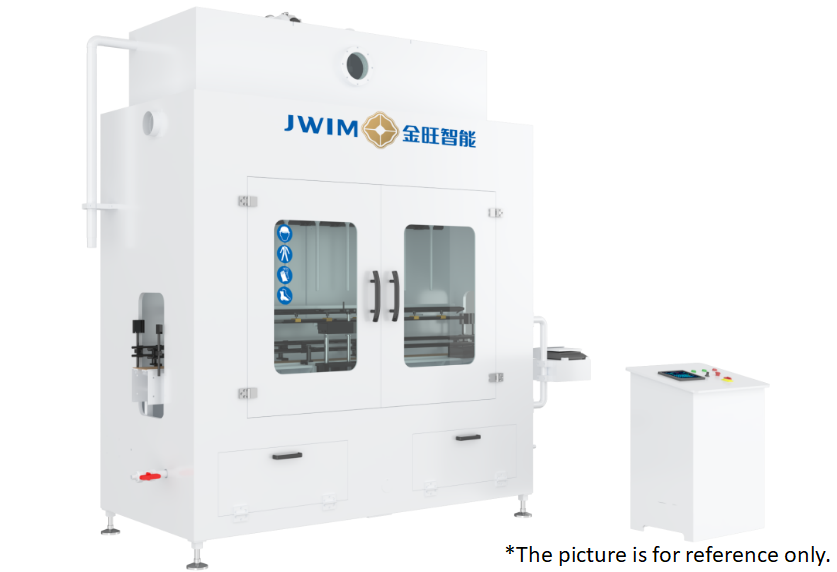

CDP30-6E Microcomputer lineaire vulmachine
1Inleiding
CDP30-6E Microcomputer Linear Filling Machine is geschikt voor het verpakken van materiaal met een goede vloeibaarheid.Het wordt bestuurd door de PLC, menselijke interface en gemakkelijke bediening.
2.Machine Dimensie
3.Technische parameters
1 Volledige capaciteit 1000 ml fles ≤ 800 BPH 5000 ml fles ≤ 350 BPH
*water als medium, varieert afhankelijk van productgrootte, verpakkingsmateriaal, materiaalkenmerken, enz.
2 Gebruikte flessen Ronde fles:Φ40-95mm Fleshoogte 80-230mm
Platte fles:L:80-200mm W:80-140mm H:140-340mm
3 Vulling nauwkeurigheid ±4 g ((1000 ml); ±10 g ((5000 ml)
*De meetnauwkeurigheid varieert afhankelijk van de kenmerken van het materiaal, de hoeveelheid vulstof en de voedingsinrichting
4 Inlaathoogte 2560 mm
5 Inlaatdiameter Φ35 mm
6 Luchtbron 0.6-0.8MPa
7 Stroombron ~380V 50Hz/0,2KW
8 Externe afmeting: 2300×1030×27550mm ((L×W×H)
9 Gewicht Ongeveer 650 kg.
4Elektrische configuratie
S.N. Naam Merken Opmerkingen
1 PLC's Schneider
2 Aanraakscherm Schneider
3 Frequentieomzetter Schneider
4 Tellen van foto-elektrische Ziek
5 Schakeling van stroomtoevoer Schneider
6 Drukschakelaar SMC
7 Cylinder FTEC
8 Solenoïde klep FTEC
9 Knikker Schneider
10 Alarmlamp Schneider
11 Breaker Schneider
6Voordeel.
6.1. Goede corrosieprestaties, geschikt voor automatische vullen van corrosieve vloeistof met een goede vloeibare toestand.
6.2. het externe frame, materiaaldoos, voedingspijp, vervoer frame, vulkop, vloeistof niveau detectie, klep,de meshoudende stoel enzovoort is gemaakt van anti-corrosief PP-materiaal met een goede anti-corrosieve prestaties.
6.3. vloeistofopslagtenk, cilinderblok mes, actuator overgangsonderdelen, vulling hoofd hefonderdelen, foto-elektrische beugel, draadpijp, uitlaatpijp met teflon behandeling,anti-corrosie prestaties.
6.4. onafhankelijk ontwerp van de elektrische doos, geharde glazen deurdeksel voor het afdichten van de machine, het uitlaatsysteem boven de vulkop,de interface kan worden aangesloten op het inducteerbare luchtsysteem van de fabriek om afvalgassen die tijdens het vulproces worden gegenereerd, af te voeren, die veiliger en milieuvriendelijker is.
6.5. De vulkop gebruikt de luchtcilinder-duikvulmethode,die het schuim van het schuimmateriaal kan verminderen en de besmetting van de flesmond door het overstromen van het materiaal kan voorkomen
6.6Het elektrisch besturingssysteem heeft de Schneider-configuratie, geïntegreerd elektrisch besturingssysteem, stabieler en betrouwbaarder, veiliger en groener, laag energieverbruik.
6.7De naam van de luchtpijp en foto-elektrische markering op de apparatuur, die handig is voor onderhoud en reparatie.
6.8. Multi-channel intelligent detectiesysteem
1Naast de normale werkingsvloeistofspeilingsregeling worden ook hoge en lage vloeistofspeilings- en geluids- en lichtwaarschuwingsinrichtingen toegevoegd om abnormale vloeistofspeilingen te voorkomen.
2De luchtdruk van SMC in Japan wordt getest.
