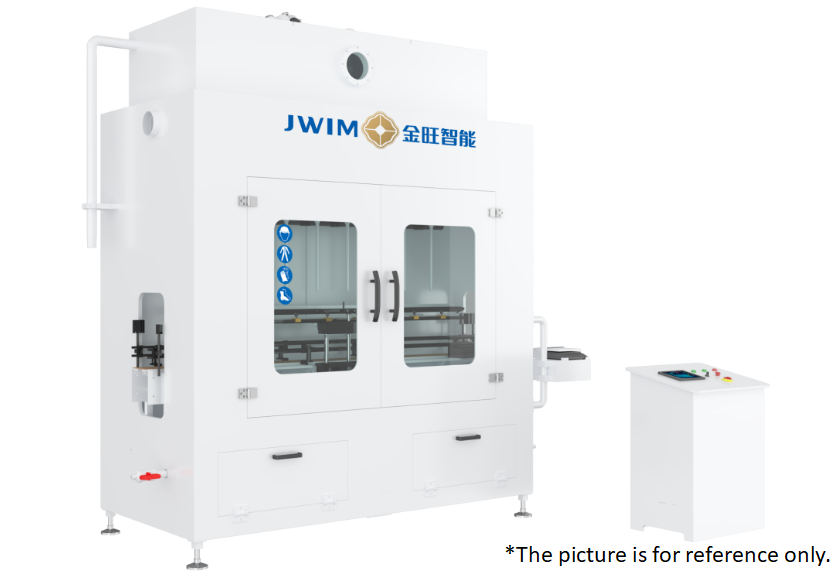

CDP30-6E Microcomputer Lineaire Vulmachine
1. Introductie
De CDP30-6E Microcomputer Lineaire Vulmachine is geschikt voor het verpakken van materiaal met een goede vloeibaarheid. Het maakt gebruik van een verticale structuur met een constant vloeistofniveau en tijd, wat nauwkeurig vullen realiseert. Het wordt bestuurd door een PLC, mens-machine-interface en is eenvoudig te bedienen.
2. Machineafmetingen
3. Technische Parameters
1 Vulcapaciteit 1000ml fles ≤800BPH 5000ml fles ≤350BPH
*Water als medium, varieert afhankelijk van productgrootte, verpakkingsmateriaal, materiaalkenmerken, etc.
2 Toepasselijke Flessen Ronde fles: Φ40-95mm fleshoogte 80-230mm
Platte fles: L:80-200mm B:80-140mm H:140-340mm
3 Vulprecisie ±4g(1000ml); ±10g(5000ml)
*De meetnauwkeurigheid varieert afhankelijk van de kenmerken van het materiaal, de vulhoeveelheid en het toevoerapparaat
4 Inlaathoogte 2560mm
5 Inlaatdiameter Φ35mm
6 Luchtbron 0.6-0.8MPa
7 Stroombron ~380V 50Hz/0.2KW
8 Externe Afmetingen: 2300×1030×27550mm(L×B×H)
9 Gewicht Ongeveer 650Kg
4. Elektrische Configuratie
S.N. Naam Merk Opmerkingen
1 PLC Schneider
2 Touchscreen Schneider
3 Frequentieomvormer Schneider
4 Tel-foto-elektrisch SICK
5 Schakelende voeding Schneider
6 Drukschakelaar SMC
7 Cilinder FTEC
8 Solenoidklep FTEC
9 Knop Schneider
10 Alarmlicht Schneider
11 Schakelaar Schneider
6. Voordeel
6.1. Goede corrosiebestendigheid, geschikt voor automatisch vullen van corrosieve vloeistoffen met goede vloeibaarheid.
6.2. Het externe frame, de materiaalbox, de toevoerbuis, het transportframe, de vulkop, de vloeistofniveau-detectie, de klep, de meshouder en dergelijke zijn gemaakt van corrosiebestendig PP-materiaal met goede corrosiebestendigheid.
6.3. Vloeistofaccumulatietank, cilinderblokmes, actuatorovergangsonderdelen, vulkophefonderdelen, foto-elektrische beugel, draadbuis, uitlaatpijp met Teflon-spuitbehandeling, corrosiebestendigheid.
6.4. Onafhankelijk elektrisch kastontwerp, gehard glazen deurafdekking om het machinegedeelte af te dichten, het luchtuitlaatsysteem boven de vulkop, de interface kan worden aangesloten op het geïnduceerde luchtsysteem van de fabriek om afvalgassen af te voeren die tijdens het vulproces worden gegenereerd, wat veiliger en milieuvriendelijker is.
6.5. De vulkop maakt gebruik van de duikvulmethode met luchtcilinder, wat het schuim van het schuimende materiaal kan verminderen en de vervuiling van de flessenhals door overloop van het materiaal kan voorkomen.
6.6. Het elektrische besturingssysteem maakt gebruik van Schneider-configuratie, geïntegreerd elektrisch besturingssysteem, stabieler en betrouwbaarder, veilig en groen, laag energieverbruik.
6.7. De naam van de trachea en het foto-elektrische merkteken op de apparatuur, wat handig is voor onderhoud en reparatie.
6.8. Meerkanalig intelligent detectiesysteem
①Naast normale werking van de vloeistofniveaucontrole zijn er hoge en lage vloeistofniveaudetectie en geluids- en lichtalarmapparaten toegevoegd om abnormale vloeistofniveaus te voorkomen.
②De luchtdruk van SMC in Japan wordt getest. Wanneer de luchtdruk lager is dan de ingestelde waarde, geeft de apparatuur een alarm en stopt automatisch.
