Pesticurevulmachine geïntegreerd met programmeerbare logische controller voor nauwkeurige regeling van vul- en sluitingswerkzaamheden

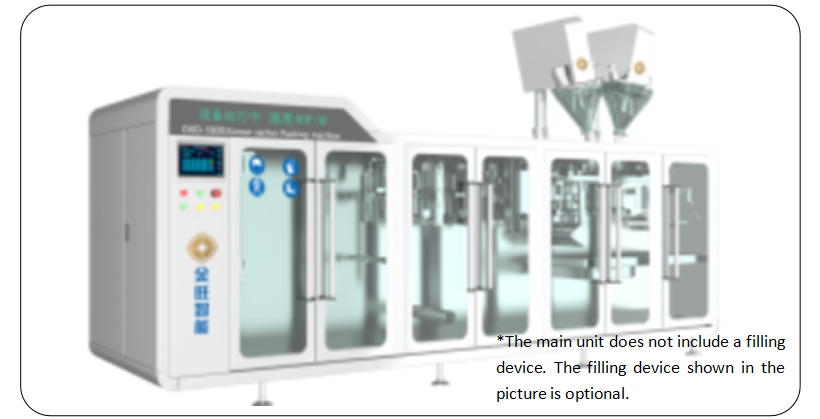

DXD-180DJ Automatische Horizontale Filmrol Verpakkingsmachine

1. Introductie

De hoofd machine heeft een gepatenteerd uiterlijk van een hogesnelheidsrail, realtime gegevensweergave en de nieuwste Industry 4.0 intelligente verpakkingsmachine.

De DXD-180DJ volautomatische horizontale verpakkingsmachine omvat motorfilmontwikkeling, zakvorming, bodemafdichting, verticale afdichting, servo-zaktrekking, scharen, zakopeningsinspectie, zakopening en vulling, zakoverdracht en zakstofverwijdering. Mechanismen zoals de bovenzijde van de zak gebruiken de motor om elke nok op de hoofdas aan te drijven om de gecoördineerde acties van elk mechanisme te voltooien, en de encoder op de hoofdas geeft het positie signaal terug. Onder programmeerbare besturing van de PLC, de filmrol → zakvorming → zakproductie → De functies omvatten zakopening en inspectie → vulling → zakstofverwijdering → afdichting → eindproducttransport, en tenslotte handmatige verpakking in dozen of kartons.

De hoofd machine maakt gebruik van standaard streepafdichting. Door de vulmachine te vervangen, kan de machine automatisch verschillende materialen vullen, zoals poeder, granulaat, suspendeermiddelen, emulgeerbare concentraten en waterige middelen. De hele machine is gemaakt van SUS304 roestvrij staal, wat een goed anti-corrosie effect heeft op sterk corrosieve materialen. De gehard glazen buitenkap voorkomt stoflekkage en is milieuvriendelijker en vrij van vervuiling.

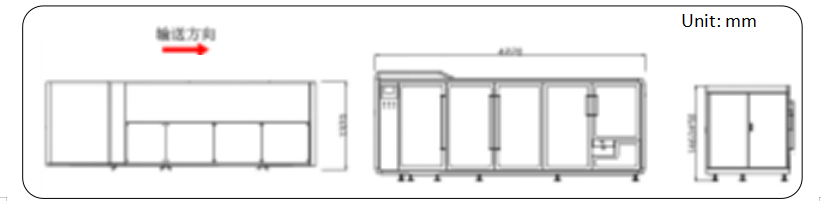

2.Afmetingen van de apparatuur

3.Technische Parameters

4. Voordeel

①Filmontwikkeling en automatische filmtoevoer②Lintcodering (optioneel)③Filmvorming④Bodemafdichting⑤Centrale afdichting

⑥Verticale afdichting⑦Diamant scheur (optioneel)⑧Virtuele snede⑨Servo zak vasthouden⑩Snede (optioneel dubbel schaar)

⑪Zak openen ⑫Zakopeningsdetectie ⑬Vullen x2 ⑭Vakstofverwijdering ⑮topafdichting ⑯Eindproductuitvoer

5.Elektrische configuratie

6.Advantage

6.1Eenvoudig te gebruiken

6.1.1. Een onafhankelijk filmdetectieapparaat is voor het filmtrekkende apparaat geplaatst om fouten te verminderen.

6.1.2. Nieuw filmspanningsmechanisme: Voeg een zijfilmspanningsmechanisme toe om het stabieler te maken.

6.1.3. Mechanische zakopeningsdetectie: Mechanische zakopening en automatische detectiefunctie zorgen voor een hoge zakopeningsdoorvoer. Als de zak niet wordt geopend of onvolledig wordt geopend, worden er geen materialen toegevoegd en worden er geen materialen verspild, waardoor productiekosten voor de gebruiker worden bespaard.

6.1.4. Servo zaktreksysteem: De directe verbinding van de servomotor vermindert de fout in de filmkloof, en de aanpassing van de zakbreedte kan met één druk op de knop op het touchscreen worden voltooid, wat resulteert in minder verlies van verpakkingsmateriaal.

6.1.5 De verticale afdichting is snel en gemakkelijk te scheuren, en het gemakkelijk te scheuren deel wordt aangepast met een handwiel. Er zijn geen gereedschappen nodig om specificaties te wisselen, wat snel en handig is.

6.1.6. Stofzak stofverwijdering: Stofzak stofverwijderingsfunctie, motor gedreven veegt stof weg, lost het probleem van stofadsorptie aan de zakmond op en zorgt voor het succespercentage van de afdichting.

6.1.7. Het maakt gebruik van de technologie van motor-aangedreven drijfstang-aangedreven nokken, die een hogere nauwkeurigheid van de werking heeft en geen positieafwijking.

6.1.8. De operationele status (gegevens) van de hele machine wordt in realtime weergegeven (duidelijk in één oogopslag).

6.2 De hoofd onderdelen zijn gemaakt van hoogwaardige metalen materialen, met betere slijtvastheid en corrosiebestendigheid.

6.3 Veiliger

6.3.1. Temperatuurregeling geïntegreerde module: Realtime monitoring van temperatuurveranderingen maakt de bediening duidelijk in één oogopslag. Dit regelt effectief het warmteafdichtingsmechanisme om de betrouwbaarheid van de afdichting te garanderen en de verpakte producten gemakkelijk te gebruiken en er goed uit te laten zien.

6.3.2. Centrale bedieningscontrole: onafhankelijke bedieningsknopdoos, met functies zoals dosis fijnafstelling, debugging en joggen, waardoor de bediening gemakkelijker wordt.

6.3.3. De hoofdconfiguratie van de hele machine maakt gebruik van Schneider Electric systeem (PLC programmeerbare controller, mens-machine interface, servo systeem, frequentieomvormer, schakelende voeding, etc.), wat veiliger, betrouwbaarder, efficiënter en milieuvriendelijker is, en u meer economisch energieverbruik brengt.

6.3.4. Meerdere veiligheidsbeveiligingen (kleurcode detectie, Japanse SMC vacuümgenerator, luchtbronprocessor met luchtdrukdetectie, voedingsfasevolgorde protector) om de stabiliteit en betrouwbaarheid van de apparatuurbesturing te maximaliseren.

6.4 Nieuwe structuur dubbele schaar:Het maakt gebruik van de vorm van dubbele scharen om de productiecapaciteit te verhogen. Voor het vullen van enkele zakken wordt de productiecapaciteit op de oorspronkelijke basis verdubbeld.(Deze functie is optioneel)

6.5 Onafhankelijk scheurmechanisme adopteren,De cilinder drijft de snijder aan om heen en weer te bewegen om het scheureffect te bereiken, wat gemakkelijk te scheuren en mooi is. Het gebruikseffect ervan overtreft verreweg dat van de hete blok scheur, en het scheurapparaat is uitgerust met een vuilopvangapparaat.(Deze functie is optioneel)
