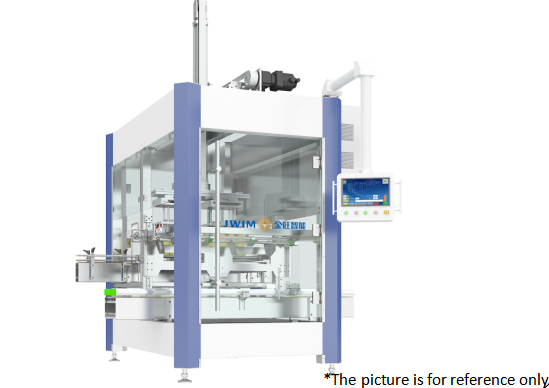

KZ-2TAutomatische kartonverpakkingsmachine
1.Inleiding
Deze machine is geschikt voor automatische verpakking van gewone ronde of vierkante glazen flessen en plastic flessen, waarbij volledig automatische secundaire verpakking van kartonnen wordt gerealiseerd,die kan worden aangebracht op automatische kartonnen verpakkingen van in flessen verpakte producten in de agrochemische sectorDe productiecapaciteit van het product is afhankelijk van de vraag naar een karton of twee kartons.
2.Dimensies van de apparatuur
3.Detechnische parameters
| 1 |
Verpakkingssnelheid |
≤ 6 dozen/min (verpakt in een doos zonder middenplaat)
≤ 8 dozen/min (verpakt in twee dozen zonder middenplaat)
*De werkelijke capaciteit varieert afhankelijk van de productgrootte, het verpakkingsmateriaal, enz.
|
| 2 |
Afmeting doos |
L 300-500 mm W 200-400 mm H 100-300 mm |
| 3 |
Grootte van de fles |
Φ40-95 mm H80-230 mm |
| 4 |
Passagierscijfer |
990,9% |
| 5 |
Luchtdruk |
0.6-0.8MPa |
| 6 |
Stroombron |
~380V 50Hz/3,3KW |
| 7 |
Liftgrens |
Lift het hoogste punt van de grond 3400mm |
| 8 |
Externe dimensie |
Voor de toepassing van deze verordening geldt dat de in bijlage I vermelde voorschriften worden nageleefd. |
| 9 |
Gewicht |
Ongeveer 1200 kg. |
4.Elektrische opstelling
| V/N |
Naam |
Merken |
|
| 1 |
Programmeerbare controller |
Schneider |
|
| 2 |
Aanraakscherm |
Schneider |
|
| 3 |
Frequentieomzetter |
Schneider |
|
| 4 |
Servosysteem |
Schneider |
|
| 5 |
Tellen, meneer. |
Ziek |
|
| 6 |
Nabijheidsschakelaar |
Schneider |
|
| 7 |
Stroomschakelaar |
Schneider |
|
| 8 |
Drukschakelaar |
SMC |
|
| 9 |
Cylinder |
FTEC/air TAC |
|
| 10 |
Solenoïde-schakelaar |
FTEC/air TAC |
|
| 11 |
Knikker |
Schneider |
|
| 12 |
Alarmlamp |
Schneider |
|
| 13 |
Breaker |
Schneider |
|
5.Werkproces
6.Voordeel
6.1Besparing op productiekosten:Het kan 2-3 kartonnen werkers vervangen.
6.2Breed toepassingsgebied:geschikt voor kartonnen plastic flessen, glazen flessen, aluminiumflessen, kartonnen en andere verpakkingsmaterialen.

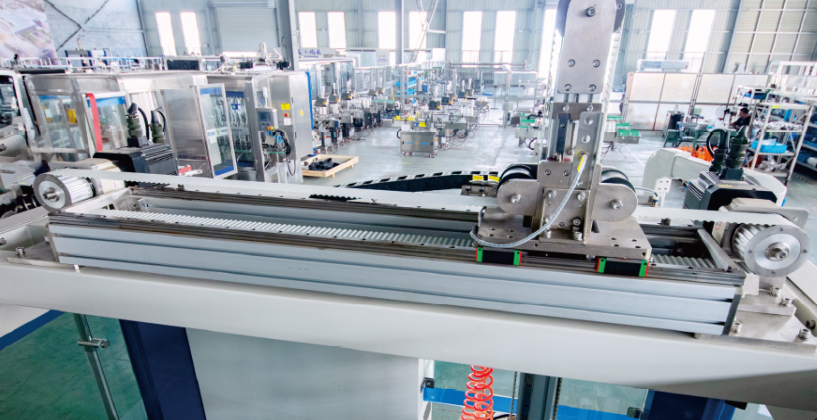

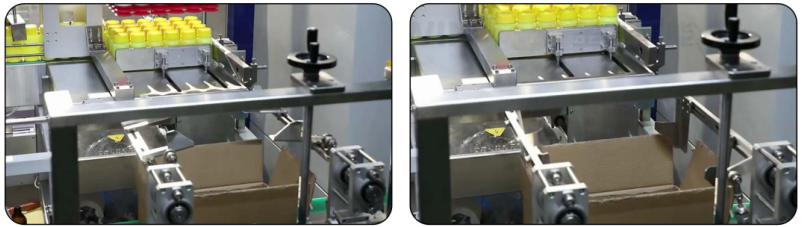

6.3 Door het gebruik van een automatisch mechanisme voor het dragen van karton, kan het bereik van het dragen van karton worden aangepast en is het proces van het laden van dozen betrouwbaarder.

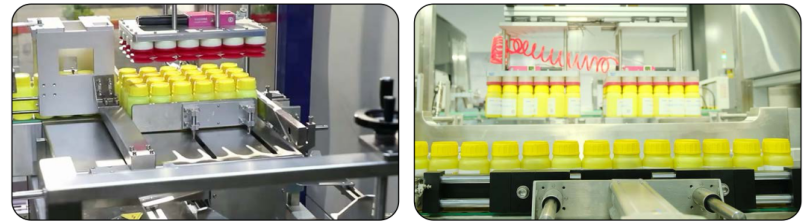

6.4 Aanpassing van een voor- en achterklemplaat om de fles te klemmen en te duwen, zonder dat de fles naar beneden valt, nauwkeuriger plaatsen.

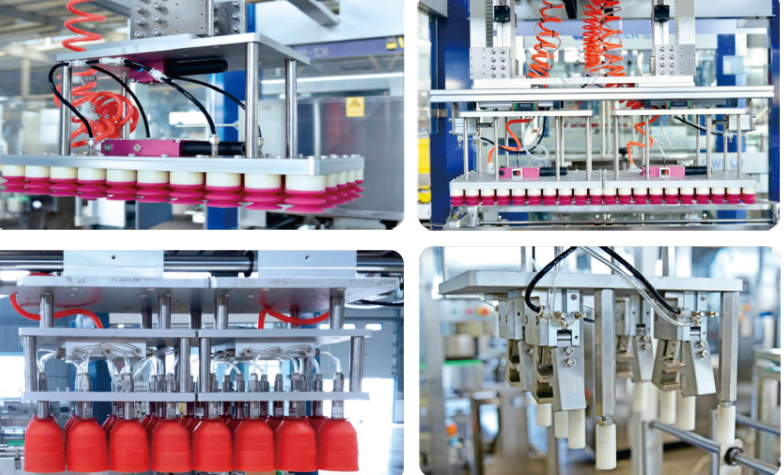

6.5Gemakkelijk aan te passen:door de vervanging van verschillende kartonnen malen (flesgrijp, zuigbeker, grip, enz.) met een snel aansluitende aansluiting kan de specificatie snel worden overgeschakeld.De eigenaar is verplicht om flessen, doppen en overeenkomstige kartonnen te leveren, en ons bedrijf is verplicht om de kartonnen malen te maken volgens de verpakkingsmaterialen en kartonnen.
6.6met een vermogen van niet meer dan 10 W,Gepatenteerd ontwerp, flexibele en handige aanpassing.

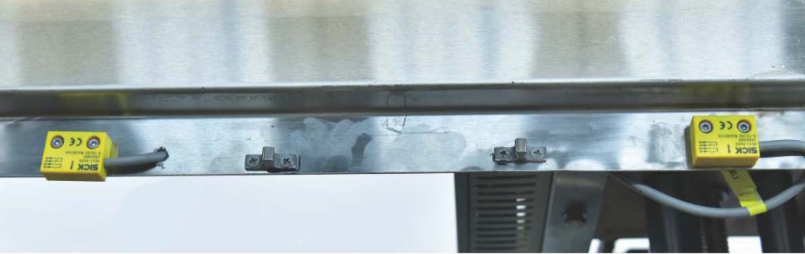

6.7apparatuur om de veiligheidsdorschakelaar te verhogen,de deur openen om te stoppen bij de productie, om de veiligheid van personeel en apparatuur te beschermen.(Deze functie is optioneel)
6.8 Het gehele elektrische bedieningssysteem van de apparatuur heeft een uniforme Franse Schneider-configuratie, met een goede compatibiliteit en een laag energieverbruik.het waarborgen van de stabiliteit en betrouwbaarheid van de apparatuur.
