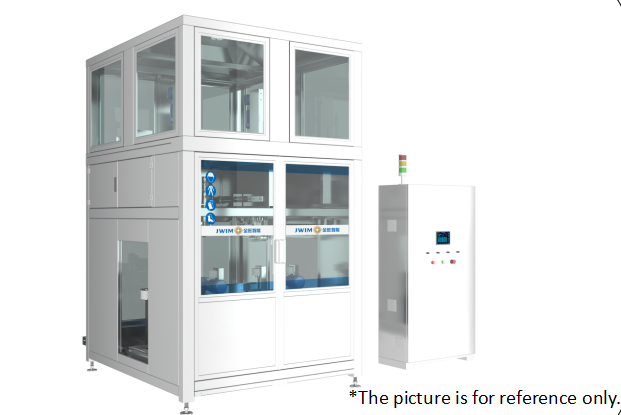

CC300-2-2 Afvulmachine op Gewicht met Vaste Hoeveelheid
1. Inleiding
De CC300-2-2 afvulmachine op gewicht met vaste hoeveelheid maakt gebruik van weging om de actuele vulhoeveelheid in realtime te bewaken en terug te koppelen naar de besturing. Deze geeft snelle en langzame vulstuursignalen af op basis van de ingestelde gegevens om grote containers snel en nauwkeurig te vullen. De machine voldoet aan de eisen voor het automatisch vullen van diverse vloeistoffen, zowel met als zonder schuimvorming. Tegelijkertijd kan de machine automatisch doppen verwijderen en sluiten.


2. Machineafmetingen



3. Informatie over vulcontainers


4. Technische parameters

*① De aangegeven nauwkeurigheid is de nauwkeurigheid bij een watertest voordat de apparatuur de fabriek verlaat.

De werkelijke vulnauwkeurigheid kan afwijken door invloed van de materiaalviscositeit van de klant, temperatuur, stabiliteit van de ingangsdruk en andere omstandigheden op locatie.

*② De aangegeven capaciteit is gebaseerd op de testcapaciteit met water voordat de apparatuur de fabriek verlaat;

De werkelijke vulsnelheid is afhankelijk van de leidingdruk en het debiet van de toevoer bij de klant op locatie.

Factoren zoals materiaalviscositeit en schuimvorming variëren; verschillen in configuratievereisten zoals bovenspiegels vullen, onderspiegels vullen en bodemvullen zijn eveneens van invloed op de werkelijke productiecapaciteit.



5. Elektrische configuratie

Nr.	Naam	Merk
1	Weegsysteem	METTLER TOLEDO
2	PLC	Schneider
3	HMI	Schneider
4	Frequentieomvormer	Schneider
5	Telsensor	SICK
6	Benaderingsschakelaar	Schneider
7	Manometer	SMC
8	Cilinder	FTEC
9	Magneetventiel	FTEC
10	Drukknop	Schneider
11	Signaallamp	Schneider
12	Stroomonderbreker	Schneider

6. Voordelen

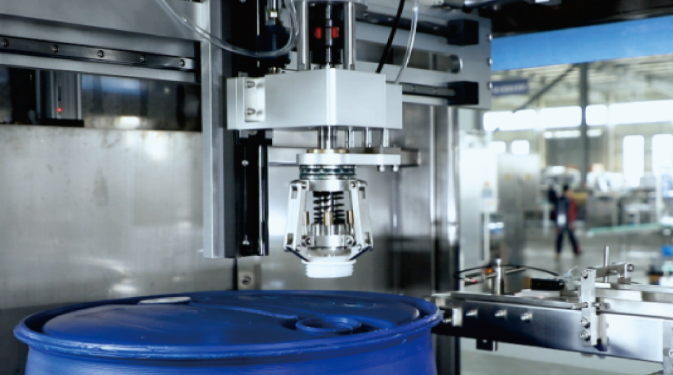

6.1. Proces: Handmatige vatplaatsing——Automatische vatinvoer——Automatisch doppen verwijderen——Automatisch vullen op gewicht——Automatisch sluiten——Automatische vatafvoer (Opmerking: na het verwijderen van de dop ligt deze via de doppentransporteur gereed in het sluitstation).

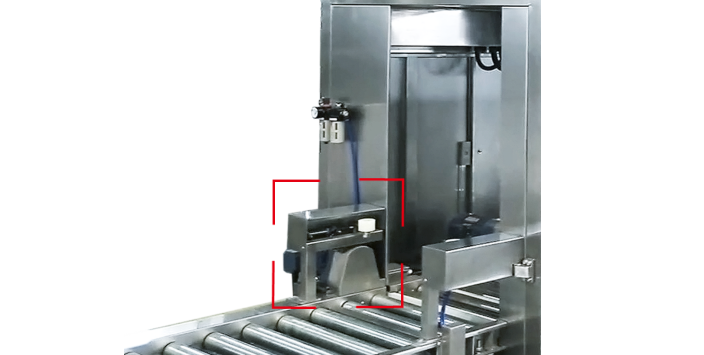

6.2. Het mechanisme voor vatinvoer, vatverdeling en vatvasthouding maakt gebruik van cilinders aan weerszijden om het drijfstangmechanisme aan te drijven. Dit zorgt voor een nauwkeurige en betrouwbare vatverdeling en het vasthouden van lege vaten. Zodra het vullen voltooid is en het volle vat naar het volgende station wordt getransporteerd, trekt de vasthoudcilinder zich terug en kan het lege vat de afvulmachine in.

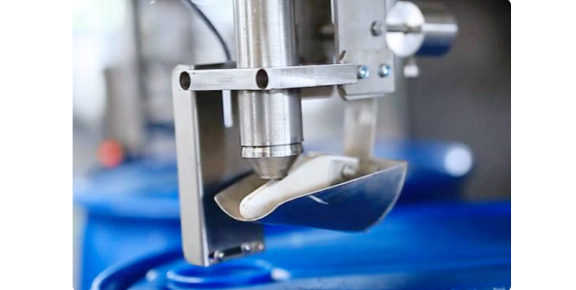

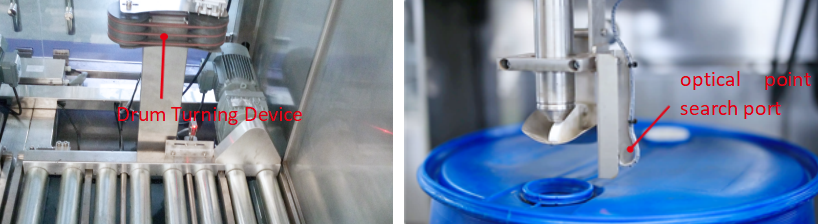

6.3. Twee lege vaten komen als eenheid de geïntegreerde machine binnen. De vaten worden gepositioneerd door de rollenbaan, automatische dopverwijdering, het vulmondstuk richt zich automatisch op de vatopening, het vulmondstuk daalt af, snel en langzaam vullen. Na het vullen gaat het mondstuk omhoog, automatisch sluiten, het gevulde vat wordt afgevoerd en het lege vat wordt ingevoerd.
