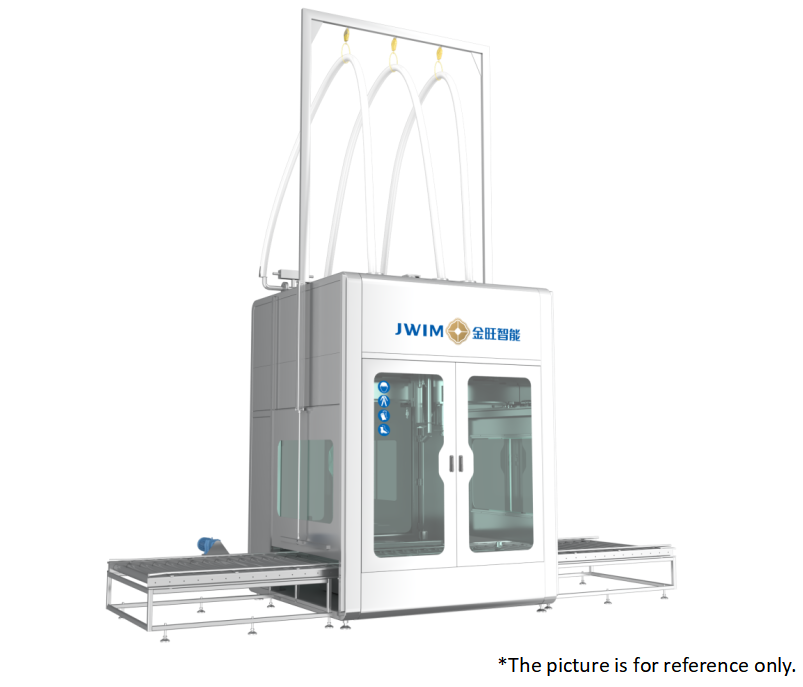

Machine voor het vullen van bestrijdingsmiddelen met visuele positionering voor nauwkeurig vullen en afdekken van verschillende vloeibare containers

GXT1000-4CKVisueelSoortrekkenFziek& Cappen Mpijn

1.Invoering

Deze apparatuur maakt gebruik van een visuele adresseringsmethode voor de positionering van de vatmond, een zeer automatisch structuurontwerp, waarbij het lossen, vullen en afdekken van de dop in één machine worden geïntegreerd, wat de arbeidsintensiteit van operators en de milieuvervuiling aanzienlijk vermindert. Het kan voldoen aan de behoeften van het automatisch vullen van vele soorten vloeistoffen, en kan voldoen aan het vullen van niet-schuimende en schuimende vloeistoffen.

Het maakt gebruik van een weegmethode om het huidige vulvolume in realtime te controleren en feedback te geven aan de controller, die snelle en langzame vulcontrolesignalen uitvoert volgens de ingestelde gegevens om een ​​snelle en nauwkeurige vulling voor grotere vulspecificaties te realiseren.

2.Informatie over het vullen van containers

3.Informatie over het vullen van containers

4.Technische parameters

*①De aangegeven precisie is de nauwkeurigheid van de watertest voordat de apparatuur de fabriek verlaat.

De werkelijke vulnauwkeurigheid varieert afhankelijk van de materiaalviscositeit van de klant, de temperatuur, de stabiliteit van de inkomende druk en andere omstandigheden ter plaatse.

* ② gelabelde capaciteit op basis van apparatuur voordat deze de fabriek verlaat om de watertestcapaciteit te testen,

De werkelijke vulsnelheid als gevolg van de inkomende leidingdruk op de locatie van de klant en de stroomgrootte. De werkelijke vulsnelheid varieert afhankelijk van de inkomende pijpleidingdruk, de stroomgrootte, de materiaalviscositeit en het schuim van de locatie van de klant.

Vullen op het vloeistofoppervlak en vullen onder het vloeistofoppervlak, vullen op de bodem van het vat en andere configuratievereisten hebben ook invloed op de werkelijke capaciteit.
5.Elektrische configuratie

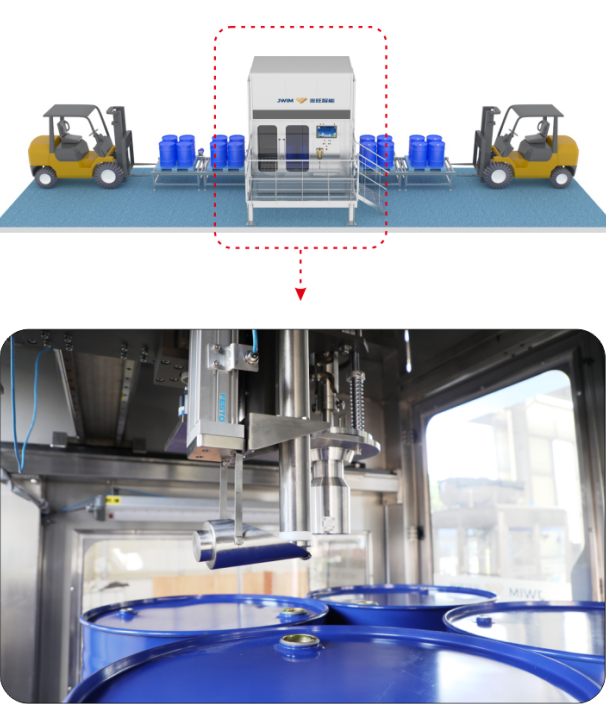

6.200L —— Vulmodus

Een pallet van vier lege vaten in de positionering van de vulmachine, visueel automatisch zoeken naar de mond om de dop te lossen, automatische tegenhangers van de vulkop, vulkop naar beneden, snel plus, langzaam plus, naar het aantal afsluiters, vulkop omhoog, automatisch zoeken naar de mond van de dop, volle vaten eruit, lege vaten erin.

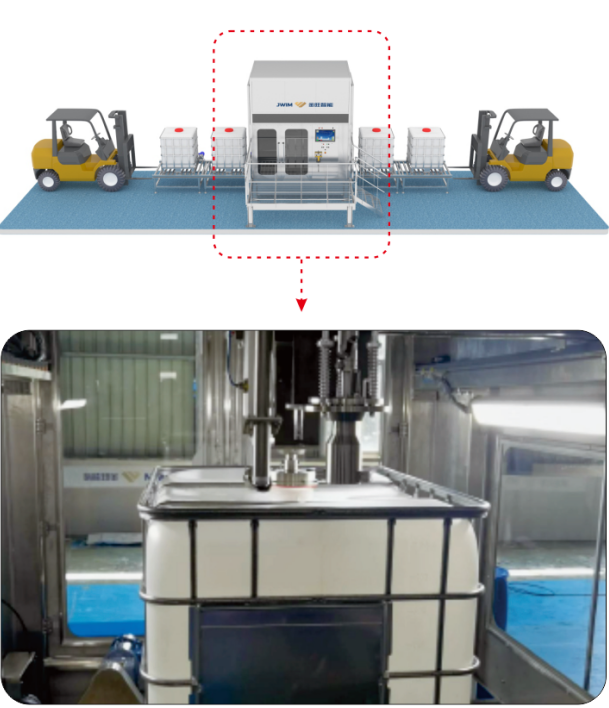

7.Tondrum —— Vulmodus

Een pallet met enkele lege vaten in de positionering van de vulmachine, visueel automatisch zoeken naar de mond om de dop te lossen, automatische tegenhangers van de vulkop, vulkop naar beneden, snel plus, langzaam plus, tot de hoeveelheid afsluiter, vulkop omhoog, automatisch zoeken naar de mond van de dop, volle vaten uit de vaten, lege vaten erin.

8.
Voordeel

8.1Hoge precisie:Keur weeg- en vulsysteem goed(Amerikaanse loadcel van METTLER TOLEDO) totzorgen voor de hoge nauwkeurigheid van vullen en meten.

8.2Visuele positionering en adressering:enkel vat of een pallet van vier vaten in het tankstation, via de industriële camera om de mond te vinden om de dop te verwijderen, te vullen, af te dekken.

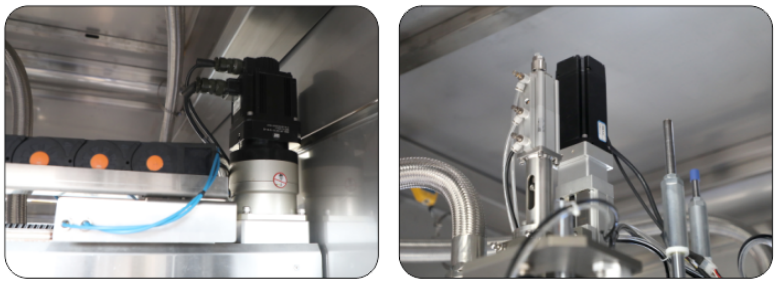

8.3Nauwkeurige positionering:de horizontale en verticale translatie en het heffen van de vulkop worden bestuurd door servomotoren om de algehele slagingssnelheid te garanderen.

8.4Brede toepasbaarheid:het vullen en afdekken heeft een één-twee-structuur, dwz één vulkop, één afdekkop voor een vat van 200 liter en één afdekkop voor tonnentrommel, die aan de eisen van elk trommeltype kan voldoen.

8.5Geen druppelen:Nadat het vullen is voltooid, verzamelt de vloeistofopvangbeker automatisch het restmateriaal op de vulkop om ervoor te zorgen dat er geen druppels in het vulsysteem ontstaan.

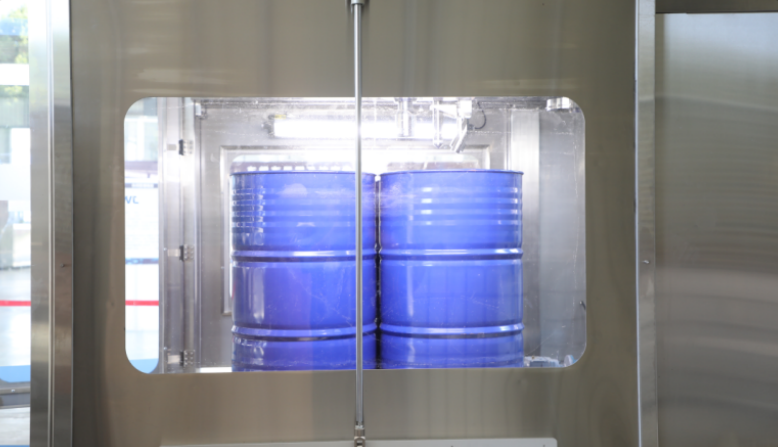

8.6Automatische schuifdeur:wanneer de lege trommel op de trommelrol wordt getransporteerd, wordt de schuifdeur automatisch geopend en wordt de lege trommel naar het automatische mondzoekstation getransporteerd.

8.7 Het aannemen van een snelle en langzame vulsnelheid om de meetnauwkeurigheid te garanderen zonder de algehele vulsnelheid te beïnvloeden. Met het moduleduikmechanisme wordt vulling op of onder het vloeistofoppervlak aangenomen, geschikt voor het vullen van niet-schuimende of lichtschuimende materialen.

8.8 De vulkop neemt de alarmfunctie over van het raken van het vat, wat het veldpersoneel eraan herinnert zich op tijd aan te passen; de afdekkop is ontworpen met een flexibele buffer en zelfpositionerend mondzoeken, wat het slagingspercentage voor het afdekken effectief verbetert.

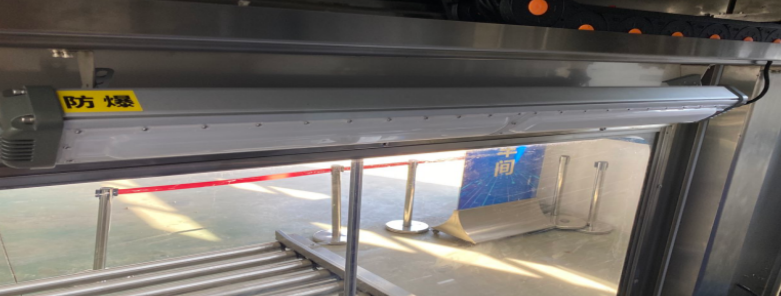

8.9 De hoofdmachine is uitgerust met explosieveilige verlichting, wat handig is voor het personeel om 's nachts te werken en tegelijkertijd voldoet aan de eisen van explosiebestendig.

8.10 De hele machine neemt overhet nieuwste elektrische besturingssysteem van Schneider,met stabiele regeling en relatief laag energieverbruik.
