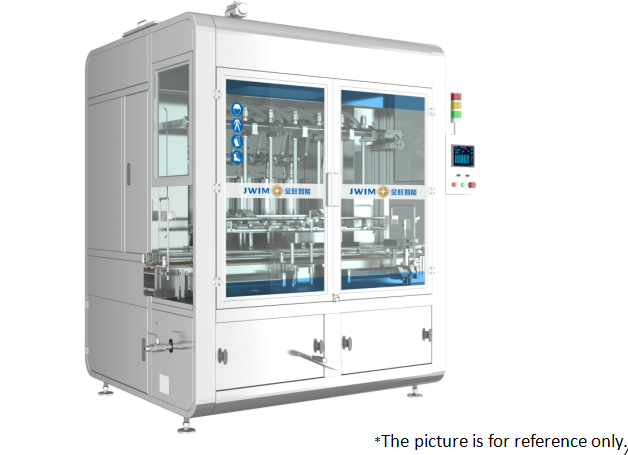

Piston vulmachine ontworpen voor het vullen van volumes van 1000 ml tot 5000 ml met een vulprecisie van plus minus drie tot vijf gram

Piston vulmachine 1000 ml tot 5000 ml

Piston vulmachine hoge precisie

piston liquid filling machine with warranty

Plaats van herkomst:

China Jiangsu

Merknaam:

JWIM

Modelnummer:

CCG5000-8TJ

Neem contact met ons op

Vraag een offerte

Productgegevens

Externe dimensie:

2365*1600*2750mm

Installatie:

ingenieur beschikbaar aan de dienst overzee

Machinegewicht:

1920kg

Vultype:

8 koppen zuigervulling

Precisie vullen:

(1000 ml) ±3 g, (5000 ml) ±5 g

Stroom:

~380V 50Hz/2,2KW

Vulvolume:

1000-5000 ml

Capaciteit:

1000 ml: ≤1800BPH 5000 ml: ≤800 BPH

Betaling en verzendvoorwaarden

Min. bestelaantal

1 st

Prijs

$20000PCS

Verpakking Details

Houten kist

Levertijd

30 werkdagen

Betalingscondities

L/C, T/T

Levering vermogen

1 STUKS per maand

Verwante producten

Neem contact met ons op

Contact opnemen

Productbeschrijving

1. Introductie

De CCG5000-8TS Intelligente Zuigervulmachine is geschikt voor het verpakken van allerlei soorten water, emulsie, oliesuspensie, suspendeermiddel en materialen met hoge viscositeit.

De hele machine heeft een in-lijn structuur, aangedreven door een servomotor, met een volumetrisch doseervulprincipe, om een hoge precisie vuldosering te bereiken. PLC-besturing, touch man-machine interface, de bediening van de hele machine is gemakkelijk en intuïtief. De hele machine heeft een boogframe, wat zowel mooi als genereus is.

2. Machineafmetingen

Piston vulmachine ontworpen voor het vullen van volumes van 1000 ml tot 5000 ml met een vulprecisie van plus minus drie tot vijf gram

3. Technische Parameters

1	Capaciteit	1000 ml: ≤1800 BPH 5000 ml: ≤800 BPH *Capaciteit verschilt per product, vat en productkenmerk.
2	Toepasselijke Flesgrootte	Ronde Fles: Φ80-140 mm Hoogte: 140-340 mm Platte Fles: L:80-200 mm B:80-140 mm H:140-340 mm
3	Vulvolume	1000-5000 ml *Vulbereik verschilt per productkenmerk en producttoevoer.
4	Vulprecisie	1000 ml: ±3 g ; 5000 ml: ±5 g *Precisie verschilt per product, vat en productkenmerk.
5	Producttovoerhoogte	2550 mm
6	Producttoevoer Diameter	DN40
7	Vulmondstuk Diameter	Φ26 mm
8	Min. Opening Diameter	≥Φ30 mm
9	Luchtdruk	0,6-0,8 MPa
10	Stroombron	~380 V 50 Hz/2,2 KW
11	Externe Afmetingen	2365×1600×2750 mm (L×B×H)
12	Gewicht	Ongeveer 1920 kg

4. Elektrische Configuratie

SN	Naam	Merk
1	PLC	Schneider
2	HMI	Schneider
3	Omvormer	Schneider
4	Servo Systeem	Schneider
5	Tel Sensor	SICK
6	Naderingsschakelaar	Schneider
7	Schakelaar	Schneider
8	Manometer	SMC
9	Cilinder	FTEC
10	Solenoïdeklep	FTEC
11	Knop	Schneider
12	Alarmlicht	Schneider
13	Stroomonderbreker	Schneider

5. Werkproces

Piston vulmachine ontworpen voor het vullen van volumes van 1000 ml tot 5000 ml met een vulprecisie van plus minus drie tot vijf gram

6. Voordeel

6.1. Het wordt veel gebruikt voor het automatisch vullen van 1-5 L in de agrochemische, chemische, meststof-, persoonlijke verzorgingsproducten-, olie- en andere gerelateerde industrieën.

6.2. De vulunit maakt gebruik van een zuiger-af-structuur, touch screen compleet met één klik, het kan het product volledig uit de tank ontladen, effectief kruisbesmetting vermijden. Deze structuur maakt ook het verwisselen van de afdichtring eenvoudiger.

6.3. Jinwang maakt gebruik van PLC-programmeerbesturing, servomotor die een synchroonband + stabiel transmissie dubbele schroefhefmechanisme aandrijft, wat zorgt voor een hoge precisie van de zuigerbewegingsslag en nauwkeurig vullen realiseert. De distributieriem is voorzien van ingebedde metalen staaldraad, die niet zal breken.

Momenteel gebruiken buitenlandse eersteklas verpakkingsfabrikanten deze structuur. Vergeleken met vergelijkbare producten op de markt, wordt een gewone motor + encoder gebruikt, en na lange tijd gebruik van de kettingtransmissiestructuur heeft de ketting een trek-eigenschap, wat de vulprecisie en de stabiliteit van de apparatuur beïnvloedt.

6.4. De motor drijft de vulmondstukken aan. De hoogte van de vulmondstukken kan worden aangepast op het touchscreen.

6.5. De nieuwste PTFE-afdichtingsonderdelen verbeteren de slijtvastheid en levensduur, waardoor de onderhoudskosten worden verlaagd.

6.6. Gebruik het vulkop van integraal gieten, goede vorm en langere levensduur. Gebruik PTFE-slang met goede corrosiebestendigheid, geschikt voor sterk corrosieve materialen.

6.7 De hele machine gebruikt het frame van roestvrij staal 304 met een perfect corrosiewerend effect. De roestvrijstalen kap en de gehard glazen deur voorkomen dat de vuile lucht tijdens het vullen het milieu vervuilt. Ondertussen is een uitlaatopening van Φ120 mm aan de bovenkant van de vulspiesen gereserveerd die is aangesloten op het geïnduceerde trek systeem voor het afvoeren van gas.

6.8 Het elektrische besturingssysteem van de hele machine maakt gebruik van Franse Schneider-configuratie, geïntegreerd elektrisch besturingssysteem, stabieler, betrouwbaarder, veiliger, groener en met een laag energieverbruik.

6.9 De vulmachine vult niet bij een tekort aan flessen. Tegelijkertijd is de vulmachine aan de achterzijde uitgerust met gecoördineerde foto-elektrische apparaten. Wanneer de fles wordt geblokkeerd door een slechte flesuitvoer, pauzeert de machine automatisch de flesuitvoer en bereikt het een koppelfunctie met de achterliggende apparatuur.
