DXD-180D VolledigEenuitmatischeHhorizontaalR- Ja.FkennisB.verouderingMachine
1Inleiding

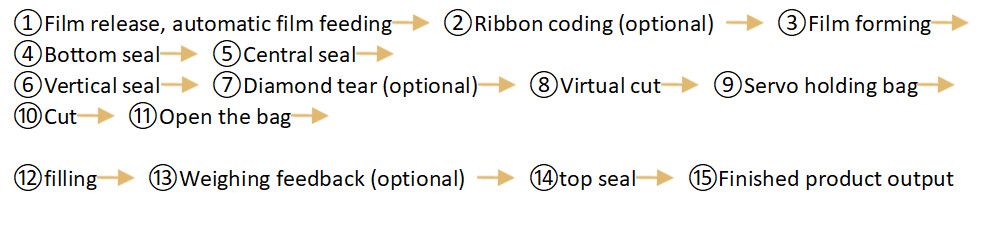

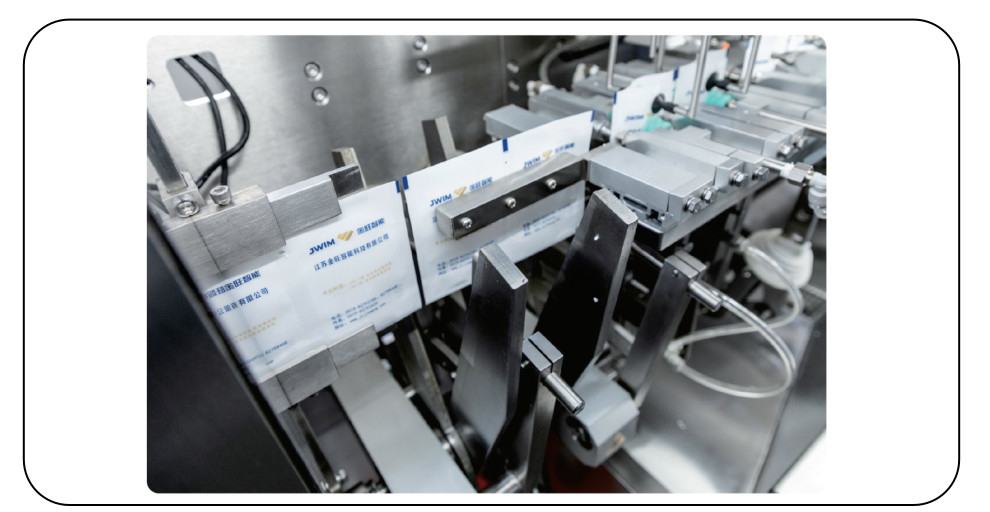

Deze apparatuur omvat gemotoriseerde filmvrijstelling, zakvorming, zakbodemverzegeling, verticale verzegeling, servo zaktrekken, scheeren, zak openen en vullen, zak overbrengen,verzegelingsmechanismen voor de zak en andere mechanismenDe gecoördineerde werking van elk mechanisme wordt voltooid door de door de motor aangedreven kammen op de spindel, en het positiesignaal wordt door de encoder op de spindel teruggegeven.Onder programmabele controle van PLCHet is de functie van filmwalsen→zakvormen→zak maken→vullen→verzegelen→het vervoer van het eindproduct en tenslotte wordt karton of doos geladen door arbeidskrachten.
De machine heeft een redelijk ontwerp en een nieuw uiterlijk, neemt standaard strookdichting aan, en de vervanging van de vulmachine kan automatisch vullen van verschillende materialen zoals poeder,granulaatDe hele machine is gemaakt van SUS304 roestvrij staal, dat een goed anti-corrosief effect heeft op de corrosieve materialen.De plexiglasbekleding voorkomt dat er stof uitlekt, die milieuvriendelijker en minder vervuilend is.

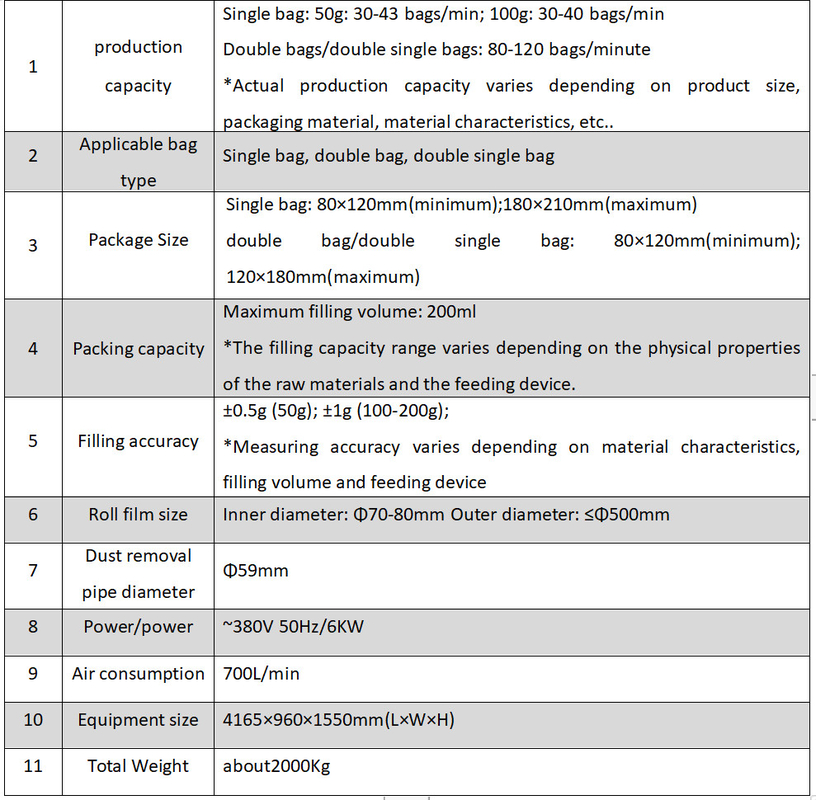

2. Technische parameters
| 1 |
productiecapaciteit |
Eén zak: 50 g: 30-43 zakken/min; 100 g: 30-40 zakken/min
Dubbele zakken/dubbele enkele zakken: 80-120 zakken/minute
*De werkelijke productiecapaciteit varieert afhankelijk van productgrootte, verpakkingsmateriaal, materiaalkenmerken, enz.
|
| 2 |
Toepasselijk zaktype |
Eénzak, tweezak, tweezak. |
| 3 |
Pakketgrootte |
Eenvoudige zak: 70×100 mm (minimum); 180×210 mm (maximaal)
Dubbele tas/dubbele eenzak: 70×100 mm (minimum); 90×160 mm (maximaal)
|
| 4 |
Verpakkingscapaciteit |
Maximaal vulvolume: 200 ml
* Het bereik van de vulcapaciteit varieert afhankelijk van de fysische eigenschappen van de grondstoffen en van het voedingsapparaat.
|
| 5 |
Vullingsnauwkeurigheid |
±0,5 g (50 g); ±1 g (100-200 g);
*De meetnauwkeurigheid varieert afhankelijk van de materiaalkenmerken, het vulvolume en het voedingsapparaat
|
| 6 |
Grootte van de rolfilm |
Inwendige diameter: Φ70-80 mm Buitenste diameter: ≤ Φ500 mm |
| 7 |
De diameter van de stofverwijderingsbuis |
Φ59 mm |
| 8 |
Vermogen / vermogen |
~380V 50Hz/5,6KW |
| 9 |
Luchtverbruik |
700 l/min |
| 10 |
Grootte van de apparatuur |
3525 × 1000 × 1550 mm ((L × W × H) |
| 11 |
Totaal gewicht |
Ongeveer 1900 kg. |

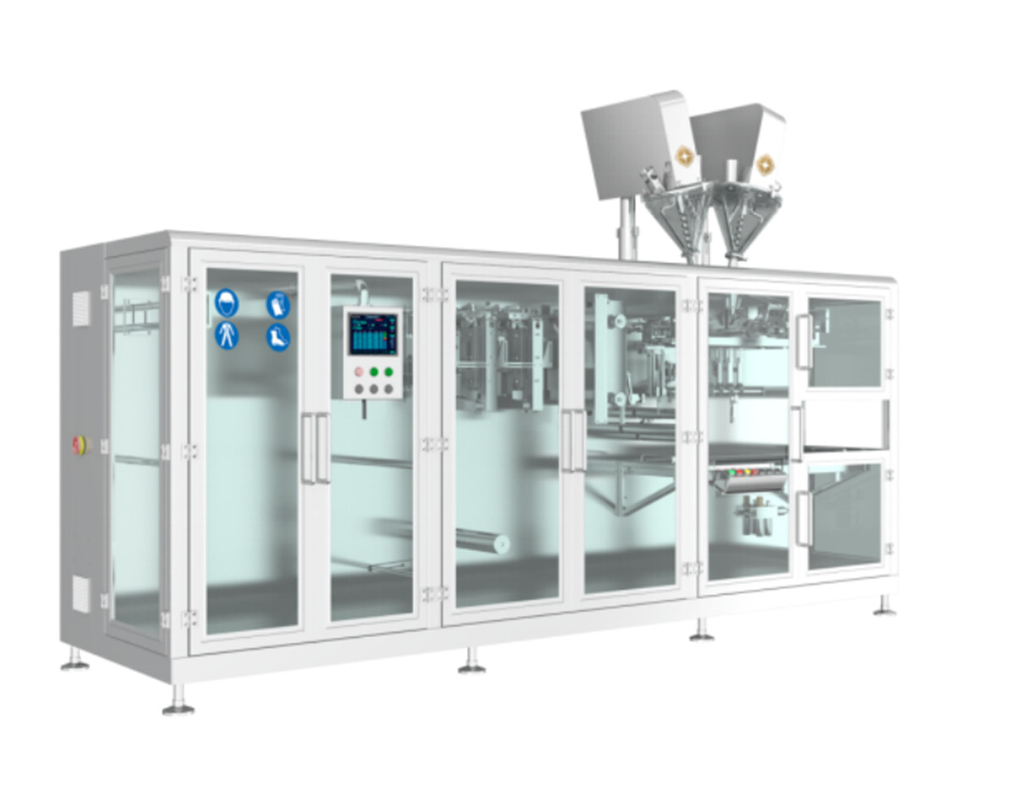

3.Afmetingen van de apparatuur
4. Kenmerken

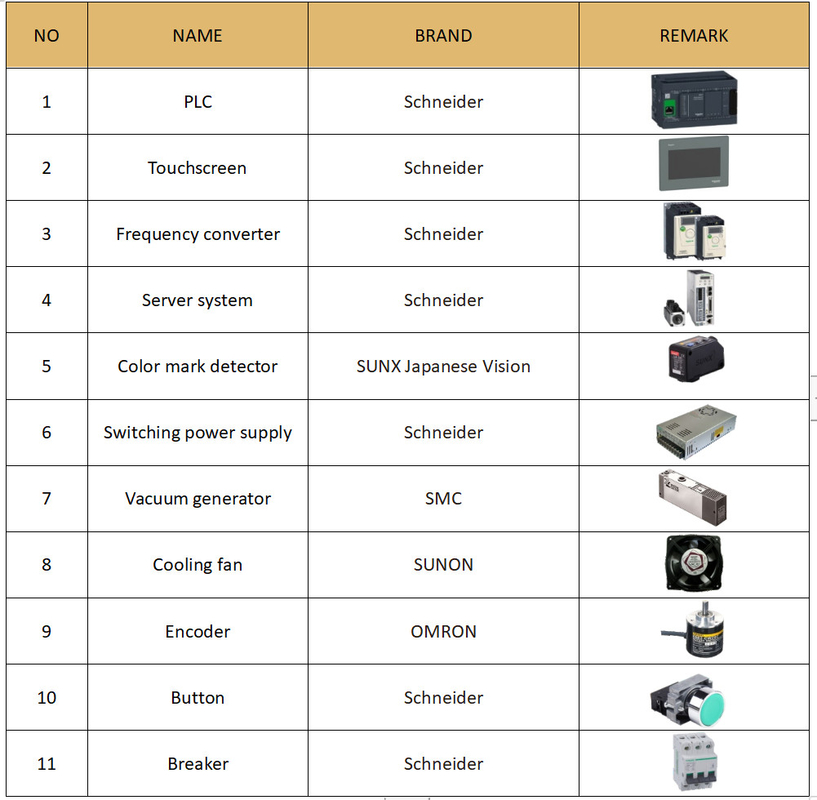

5Elektrische configuratie
| - Nee. |
Naam |
Brandnaam |
| 1 |
PLC's |
Schneider |
| 2 |
Aanraakscherm |
Schneider |
| 3 |
Frequentieomzetter |
Schneider |
| 4 |
Serversysteem |
Schneider |
| 5 |
Kleurmerkdetector |
SUNX Japanse Visie |
| 6 |
Schakeling van stroomtoevoer |
Schneider |
| 7 |
Vacuümgenerator |
SMC |
| 8 |
Koelventilator |
SUNON |
| 9 |
Encoder |
Omron |
| 10 |
Knikker |
Schneider |
| 11 |
Breaker |
Schneider |
6.Voordelen van de uitrusting
Efficiënt, veilig en milieuvriendelijk6.1 een eenvoudiger en efficiënter besturingssysteem en een geïntegreerd intelligent systeem, waardoor uw werking eenvoudiger en met één klik afgerond wordt.

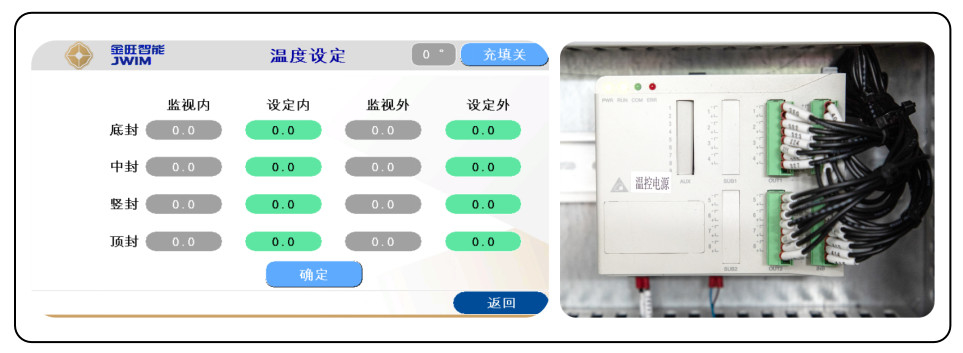

6.1.1Geïntegreerde module voor temperatuurregeling: Bewaking van temperatuurveranderingen in real time, en de werking is in een oogopslag duidelijk.Dit controleert effectief het verzegelmechanisme om de verzegelingsbetrouwbaarheid te garanderen en de verpakte producten gemakkelijk te gebruiken en er goed uit te zien.

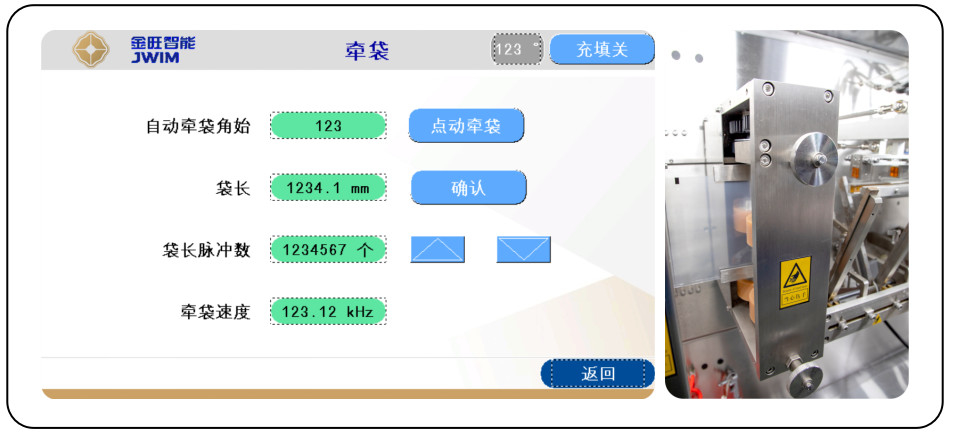

6.1.2Servo-zak trek systeem, kan de vervanging van de specificatie met één klik worden voltooid, waardoor minder verpakkingsmateriaal verloren gaat.

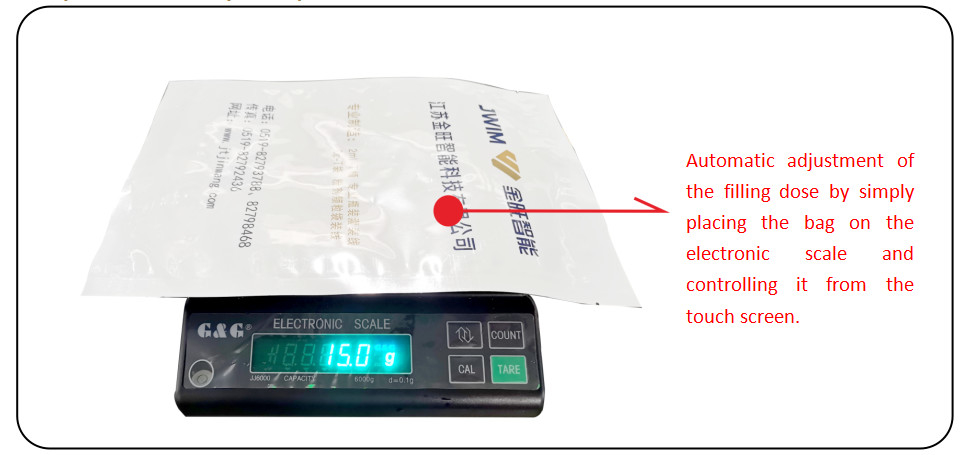

6.1.3Weegsysteem:De afmetingen kunnen direct worden aangepast, waardoor materiaalverspilling wordt verminderd.(Deze functie is optioneel)
6.2Een veiliger productieomgeving

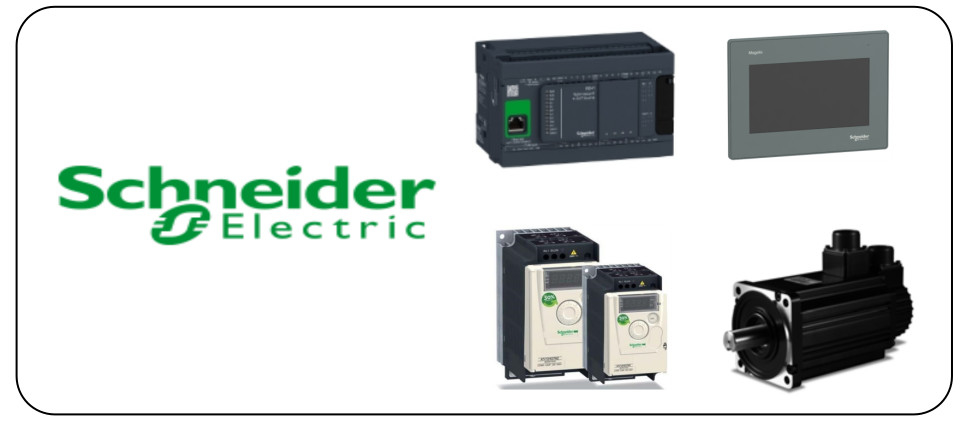

6.2.1.De belangrijkste configuratie van de gehele machine is gebaseerd op het Schneider Electric-systeem (PLC-programmeerbare regelaar, mens-machine-interface, servosysteem, frequentiekonverter, schakeling van stroomvoorziening, enz.),Wat is veiliger?, betrouwbaarder, efficiënter en milieuvriendelijker en zorgt voor een zuiniger energieverbruik.

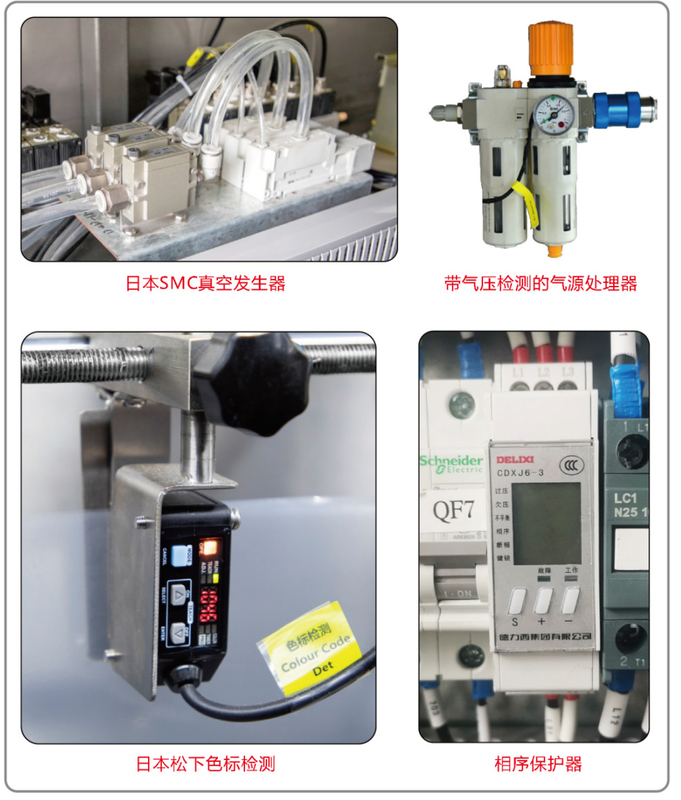

6.2.2Meerdere veiligheidsvoorzieningen (Panasonic kleurcode detectie, Japanse SMC vacuümgenerator, luchtbronprocessor met luchtdrukdetectie,de veiligheid van de apparatuur te waarborgen in de grootste mate..
6.3 Om te voorkomen dat de delen van de strijkklokken van de uitrusting na langdurig gebruik kleverig worden, zakklevend, materiaalklevend enz., moeten de oppervlakken van de bodemdichtheid, de verticale dichtheid,De bovenste afdichting en andere onderdelen zijn allemaal gemaakt van speciale bespuiting., om bovenstaande situatie te voorkomen.
6.3.1Het hele machine frame is gemaakt van SUS304 roestvrij staalVerwerkt en vervaardigd heeft het een uitstekende corrosiebestendigheid; de plexiglasbuitenbekleding voorkomt stoflekken en is milieuvriendelijker en vervuilvrij.

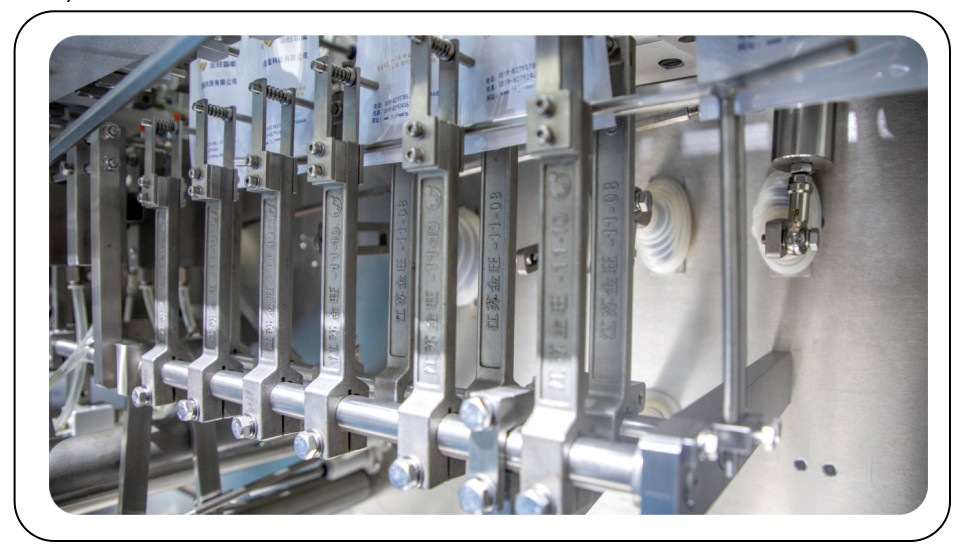

6.3.2 Dit machinebureauDe verbindingsstaafdelen zijn vervaardigd van SUS304 roestvrij staal, met een sterke stevigheid en geen vervorming.die gemakkelijk kunnen breken en vervormen.

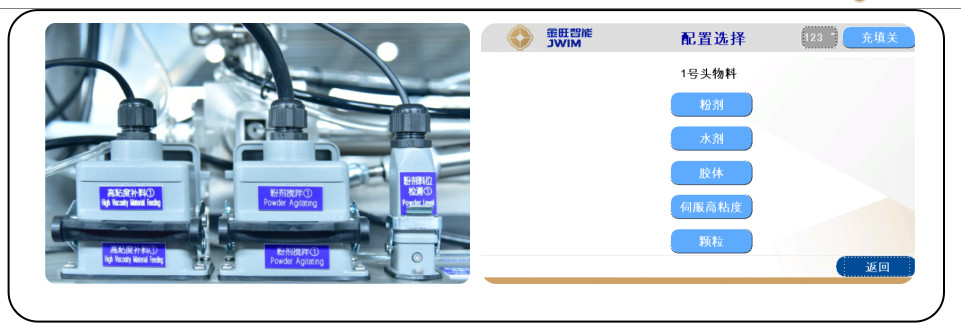

6.4Verscheidenheid van het vulapparaat
Op de apparatuur zijn verbindingen voor vultoestellen zoals poeders, watermiddelen, viscositeitsmiddelen en korrels gereserveerd.Bij vervanging van de vulinrichting, hoeft de gebruiker alleen de connectoren te installeren en de functie op het touchscreen op te roepen.

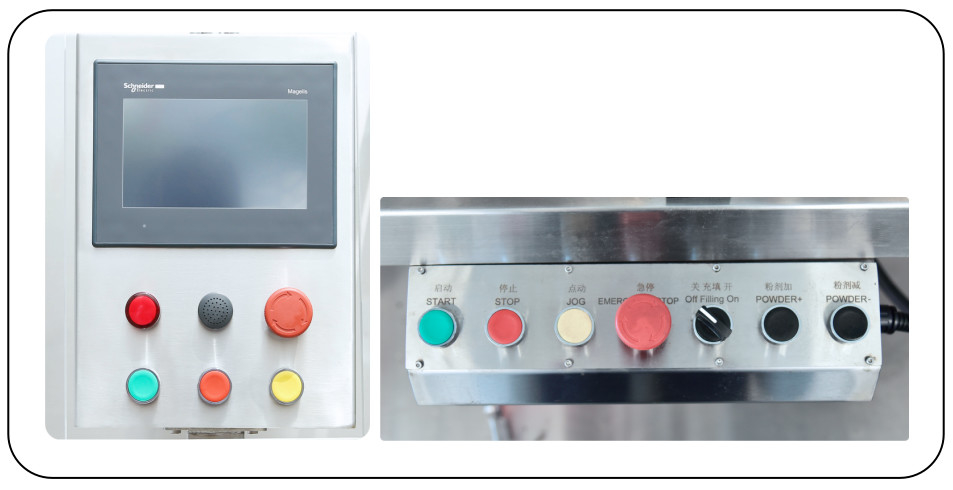

6.5centrale bediening
De centrale bedieningsbox is in het midden van de apparatuur geïnstalleerd. Het is mooi, elegant en handig voor bediening en onderhoud.die de werkdoeltreffendheid effectief kunnen verbeterenHet is ook uitgerust met een onafhankelijke bedieningsknopdoos, die functies heeft zoals dosering fine-tuning en debugging jog, waardoor de werking gemakkelijker is.
6.6In de vorm van dubbele schaar,Verhoog de productiecapaciteit, verdubbel de oorspronkelijke productiecapaciteit voor enkelzakken.(Deze functie is optioneel)

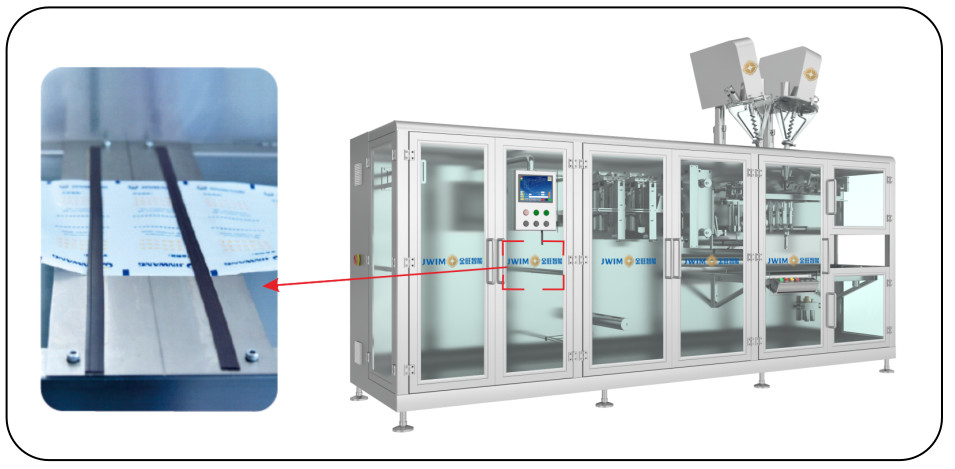

6.7.Vervangings- en verpakkingsinrichting
Wanneer een rol film is opgebruikt, is het niet nodig om de resterende rol film van de apparatuur te trekken.vermindering van verpakkingsmateriaalverlies.(Deze functie is optioneel)

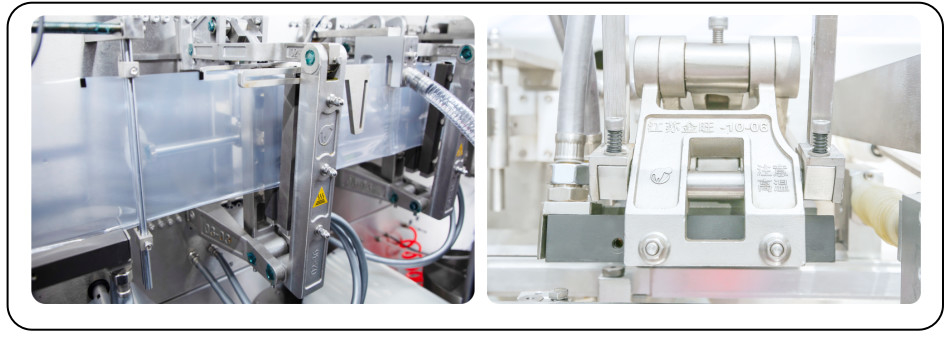

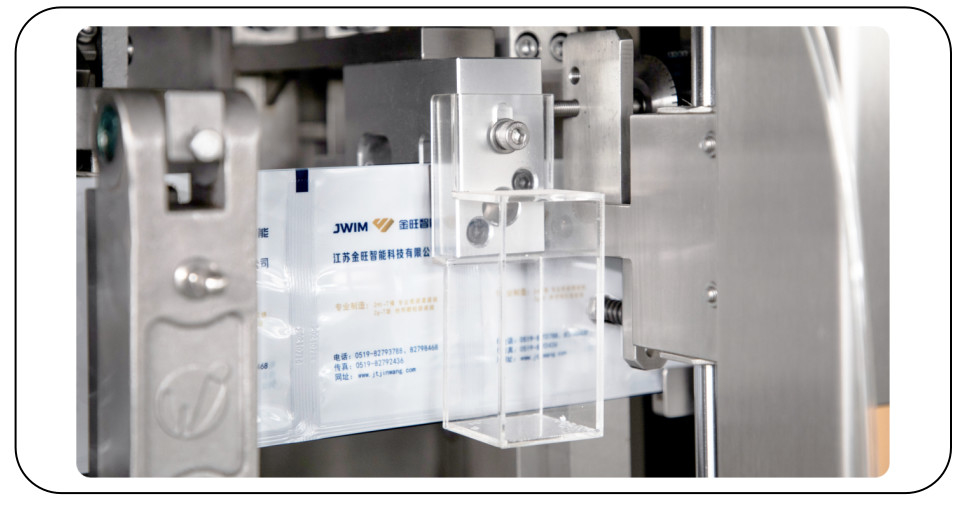

6.8Diamanten tranen
Het neemt een onafhankelijk scheurmechanisme aan en de cilinder stuwt de snijmachine om een wisselende beweging uit te voeren om het scheurend effect te bereiken, dat gemakkelijk te scheuren en mooi is.Het effect van het gebruik ervan is veel groter dan dat van het scheuren van strijkklokken, en er is een puinopvangtoestel op het scheurapparaat.(Deze functie is optioneel)
