Plaats van herkomst:
China
Merknaam:
JWIM
Modelnummer:
CCG1000-20TJ
CCG1000-20TJ Automatische zuigervulmachine
1.Inleiding
CCG1000-20TJ Automatic Piston Filling Machine is de nieuwste generatie van verbeterde volume-vulmachine, die geschikt is voor het verpakken van verschillende watermiddelen en producten met een hoge viscositeit.Gehele machine is van lijnstructuur, aangedreven door servomotor en volume metering vulprincipe, die een hoge precisie van vuldosering realiseert.en de hele machine is gemakkelijk te bedienenDe hele machine heeft een boogframe, wat mooi en royaal is.Een automatisch weegsysteem met hoge precisie wordt geselecteerd om de dosisaanpassing gemakkelijker en sneller te maken..
2.Technische parameters
| 1 | Capaciteit |
100 ml: ≤ 7000 BPH 1000 ml: ≤ 4000 BPH * De capaciteit verschilt per product, drum en productkenmerk. |
| 2 | Toepasselijke flesgrootte |
Ronde fles: Φ40-95 mm Hoogte: 80-230 mm
|
| 3 | Volledig volume |
50 tot 1000 ml * Het vulbereik verschilt per productkenmerk en productvoeding. |
| 4 | Vulling nauwkeurigheid |
±1 g (50-200 ml) ±1,5 g (200-500 ml) ± 2 g (500-1000 ml) *De nauwkeurigheid verschilt per product, drum en productkenmerk. |
| 5 | Productvoedingshoogte | 2300 mm |
| 6 | Diameter van de voeding van het product | DN40 |
| 7 | Volldemeter van het mondstuk | Φ18 mm |
| 8 | Min Openingsdiameter | ≥ Φ22 mm |
| 9 | Luchtdruk | 0.6-0.8MPa |
| 10 | Stroombron | ¥380V 50Hz/3,7KW |
| 11 | Externe dimensie | 2835×1490×2480mm |
| 12 | Gewicht | Ongeveer 1400 kg |
3Toewijzing
| - Nee, dat is niet waar. | Naam | Brandnaam |
| 1 | PLC's | Schneider |
| 2 | HMI | Schneider |
| 3 | Inverter | Schneider |
| 4 | Servosysteem | Schneider |
| 5 | Tellen sensor | Ziek |
| 6 | Nabijheidsschakelaar | Schneider |
| 7 | Stroomschakelaar | Schneider |
| 8 | Drukmeter | SMC |
| 9 | Cylinder | FTEC |
| 10 | Solenoïde klep | FTEC |
| 11 | Knikker | Schneider |
| 12 | Alarmlamp | Schneider |
| 13 | Circuit breaker | Schneider |
4.1Het wordt op grote schaal gebruikt voor de automatische vulling van 50-1000 ml in agrochemische, chemische, meststoffen, producten voor persoonlijke verzorging, olie en andere aanverwante industrieën.

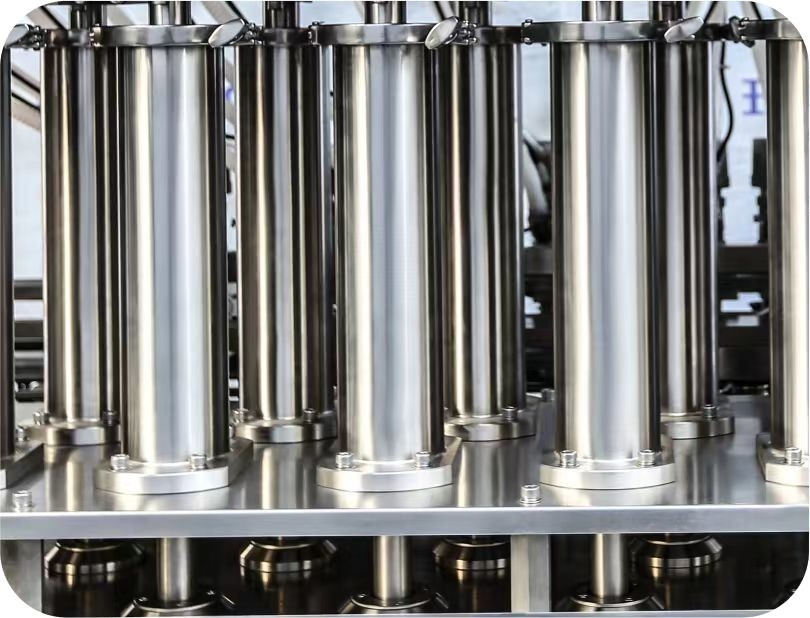

4.2De vuleenheid maakt gebruik van een zuiger uitgeschakelde structuur, waardoor het product volledig in de tank kan worden afgevoerd, waardoor de kruisbesmetting effectief wordt vermeden.Deze structuur maakt het ook gemakkelijker om de afdichtingsring te veranderen.
4.3De nieuwste PTFE-dichtingsdelen verbeteren de slijtvastheid en de levensduur, waardoor de onderhoudskosten worden verlaagd.
4.4Het vulsysteem heeft een speciale drieweghoekventiel, een in roestvrij staal vervaardigde klep, een sterke corrosiebestendigheid, duurzaamheid en een Duitse industriële standaard.Het heeft de voordelen van een eenvoudige structuur., stabiele prestaties, betrouwbare afdichting, lange tijd geen productlekken, waardoor onderhoudskosten worden bespaard.
4.5 Het gebruikte een professionele vulklep met een hoge standaard met een snelle vulsnelheid en hoge vulnauwkeurigheid.De speciale bodemstructuur en het afdichtingsontwerp kunnen geen lekken bereiken. Het vulklepje heeft een bodemdichtingsstructuur om residuen in de verbindingsdraad en het afdichtingsdeel van het klepje te voorkomen, wat gemakkelijk te reinigen is en effectief residuen kan verminderen.

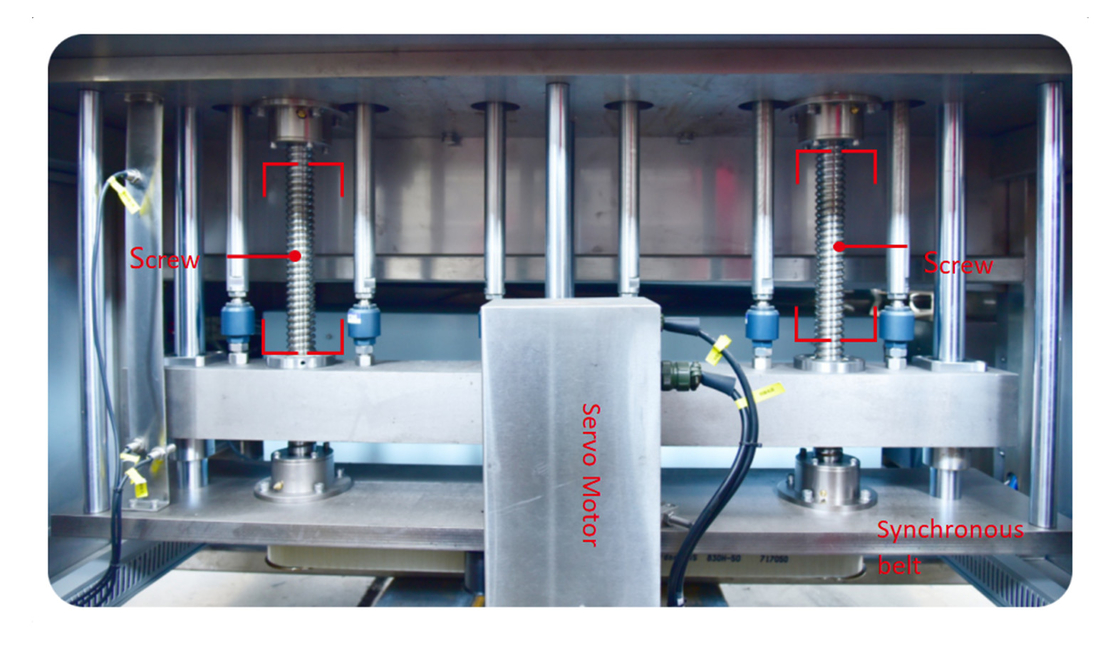

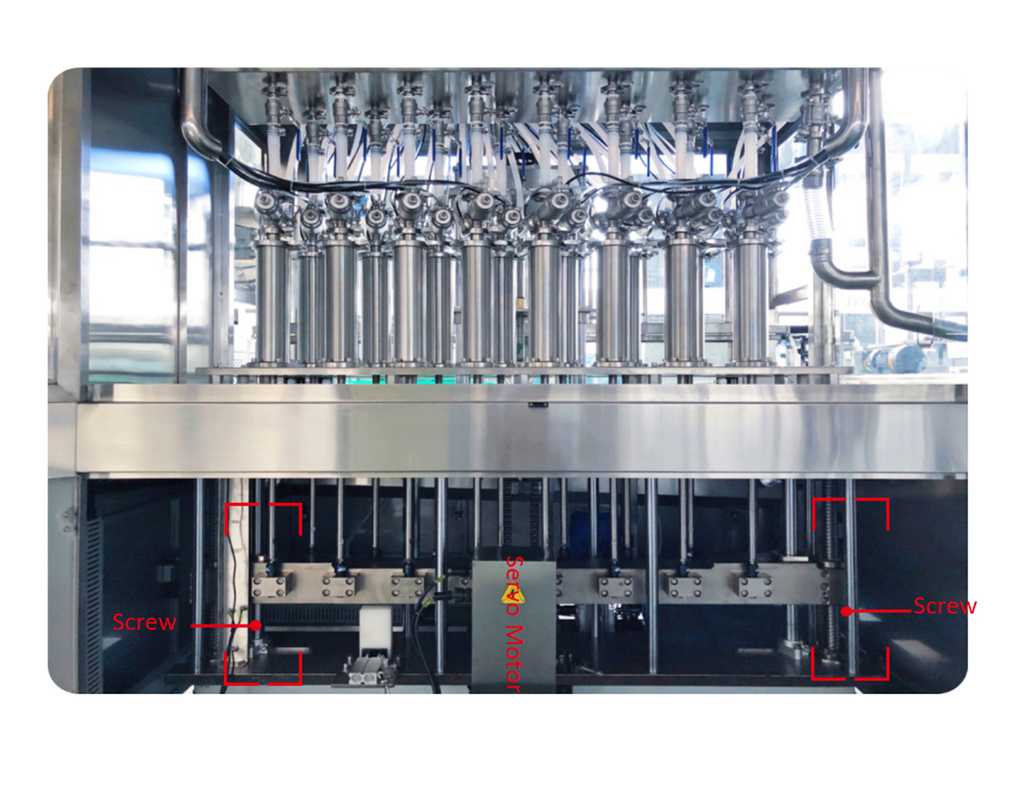

4.6 Jinwang gebruikt PLC-besturing, servomotor aandrijft de synchrone riem+stabiel bediende dubbele schroefstaaf ophefstructuur om de hoge precisie van zuigerbeweging en -vulling te waarborgen.
4.7De motor aandrijft de vulmonden. De hoogte van de vulmond kan op het touchscreen worden ingesteld.
4.8Vulkop met snelle aanpassing en voorzien van een kalibratie-markering, aanpassing zonder gereedschap, handig en snel.die gemakkelijk te onderhouden en te repareren is.
4.9Elektrisch gewichtsfeedback-systeem voor de weegschaal, volume kan worden aangepast door op één toets op het touchscreen te drukken. (Functie optioneel)

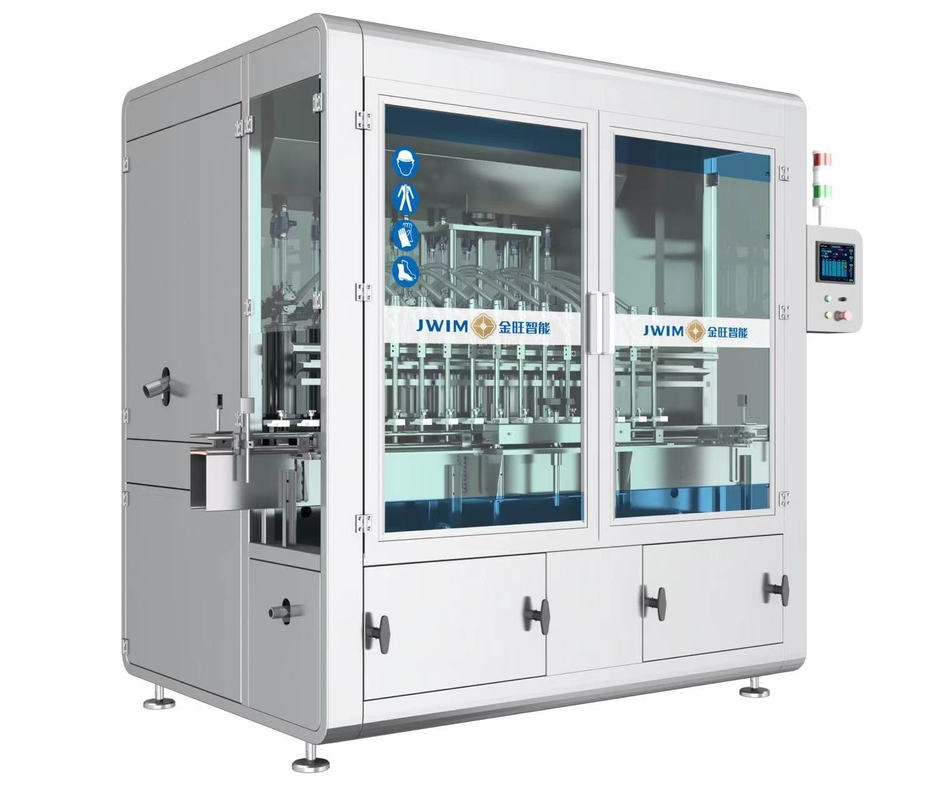

4.10 De gehele machine heeft een frame van roestvrij staal 304 met een perfect corrosievertragend effect.Het roestvrijstalen deksel en de geharde glazen deur voorkomen dat de vuile lucht tijdens het vullen het milieu vervuiltIn de tussentijd is de afmeting Φ120 mm van de uitlaat reserveerd aan de bovenkant van de vullenzer die is verbonden met degeïnduceerd trekstelselvoor uitputgassen.
5Ondersteuning en diensten:
Onze technische ondersteuning en diensten voor de Pesticide Filling Machine zijn ontworpen om de meest uitgebreide hulp te bieden aan onze klanten.Ons team van ervaren ingenieurs en technici zijn beschikbaar om hulp te bieden met de installatie, onderhoud, probleemoplossing en reparatie.
Wij bieden intern training over de werking en het onderhoud van de machine om ervoor te zorgen dat onze klanten het meeste uit hun aankoop kunnen halen.we bieden online ondersteuning via onze website, die FAQ's, producthandleidingen en andere nuttige bronnen bevat.
Als u vragen of zorgen heeft over de Pesticide Filling Machine, is ons team van experts beschikbaar om u te helpen.en we streven ernaar om de best mogelijke technische ondersteuning en diensten te bieden.
6Verpakking en verzending:
De bestrijdingsmiddelenvulmachine zal veilig in een kartonnen doos worden verpakt om tijdens de verzending te worden beschermd.
