Plaats van herkomst:
Made in China
Merknaam:
Jinwang
Certificering:
CE, ISO9001
Modelnummer:
KZ-1200D

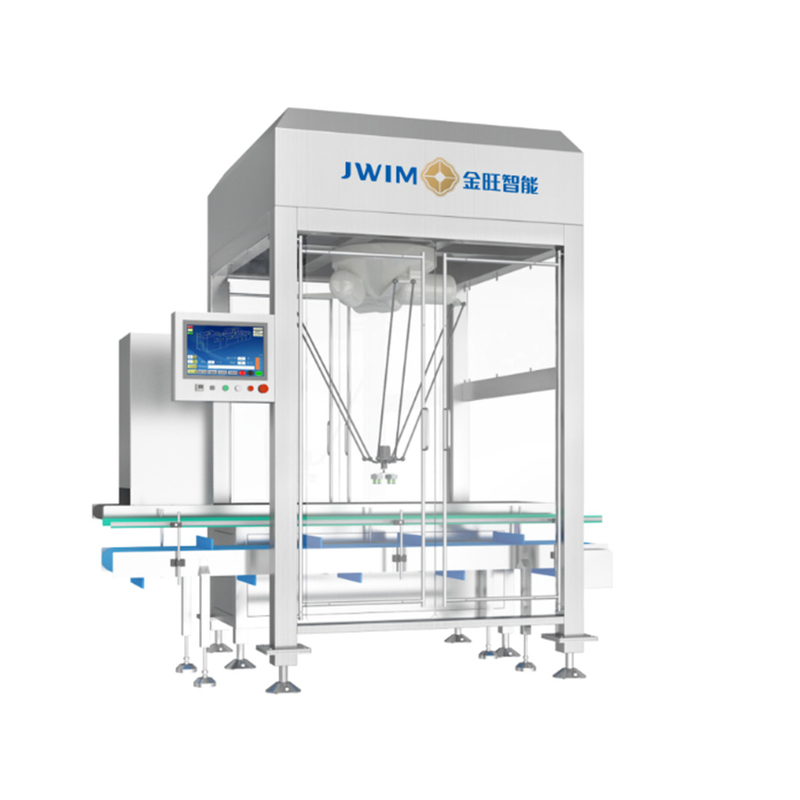

KZ-1200DSpin-hand kartonnen machine
1.Inleiding
Het nemen van zelf ontworpen hoge snelheid flexibele parallelle robots om de grijpen beweging te doen, om ervoor te zorgen dat het product niet valt in de hoge snelheid grijpen en handling proces,veel gebruikt in producten in zakken automatische identificatie, het ontcijferen, sorteren, hanteren en verpakken van karton.
De hele machine structuur ontwerp is nauwkeurig, compact, weinig reserveonderdelen, eenvoudig onderhoud en reparatie, lage onderhoudskosten.verbetering van de efficiëntie van het gebruik van het terreinDe besturingsmodus heeft een handheld demonstrator + standaard besturingsknoppen + signaalschakelaar, eenvoudige bediening, handig beheer.

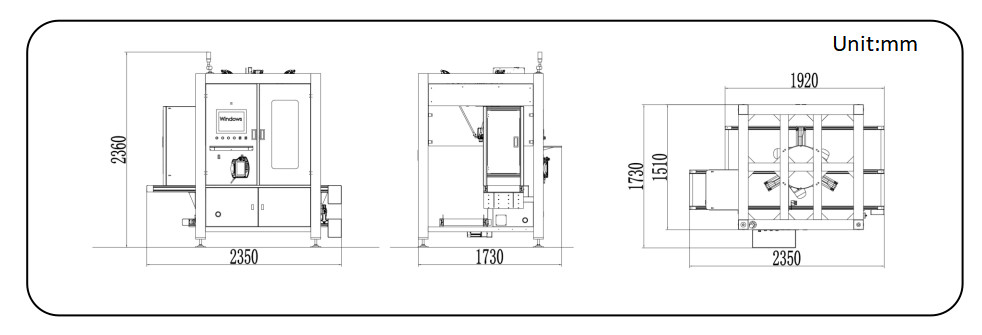

2.Machina dimensie
3.Technische parameters

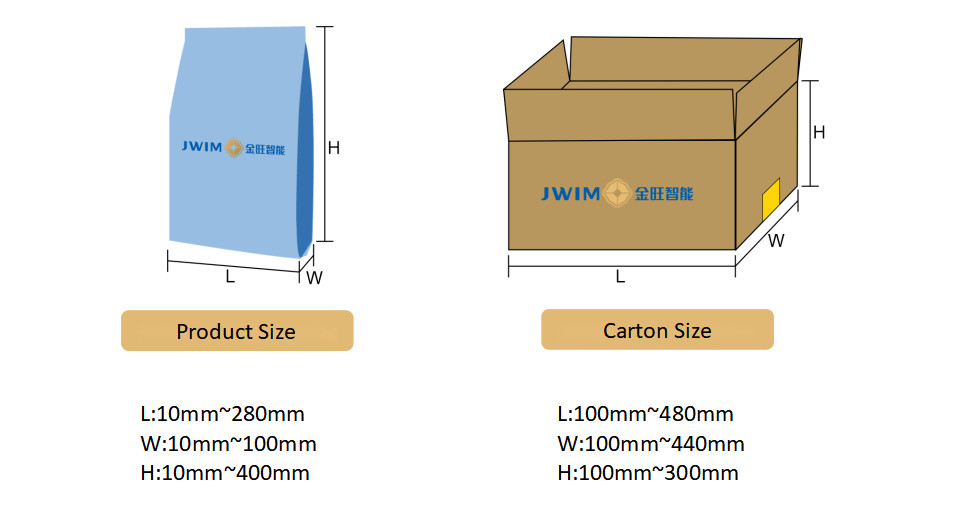

| 1 | Toepasselijke productspecificaties | L10mm-280mm H10mm-400mm W10mm-100mm |
| 2 | Toepasselijke doos | L100mm-480mm W100mm-440mm H100mm-300mm |
| 3 | Toepasselijke industrie | Farmaceutische, dagelijkse chemische, voedingsmiddelen en andere industrieën |
| 4 | Verpakkingssnelheid | 30-35 slagen/min *De werkelijke capaciteit varieert afhankelijk van de productgrootte, het verpakkingsmateriaal, enz. |
| 5 | Passagierscijfer | 990,9% |
| 6 | Materiaal | Hoofdcarrosserie frame 304 roestvrij staal (robotcarrosserie koolstofstaal wit gelakt) |
| 7 | Stroombron | 380 V 50 Hz/5 kW |
| 8 | Nominale belasting | ≤ 3 kg (met handgrepen) |
| 9 | Externe dimensie | L2400×W1500×H2200mm(L×W×H) |
| 10 | Matching robot | WSC-1200D |
| 11 | Gewicht | 1000 kg |
4.Elektrische opstelling
| V/N | Naam | Merken |
| 1 | Pneumatische onderdelen | SMC ((Japan) /Vlucht TAC |
| 2 | Rijmethode | HUI CHUAN (servomotor) |
| 3 | Onderwijshanger | KEBA (Oostenrijk) |
| 4 | Versnellingsreducer | Nippon Shinbo. |
| 6 | Controlesysteem | KEBA (Oostenrijk) |
5.ToepasselijkSverlichting
6.ToepasselijkSverlichting

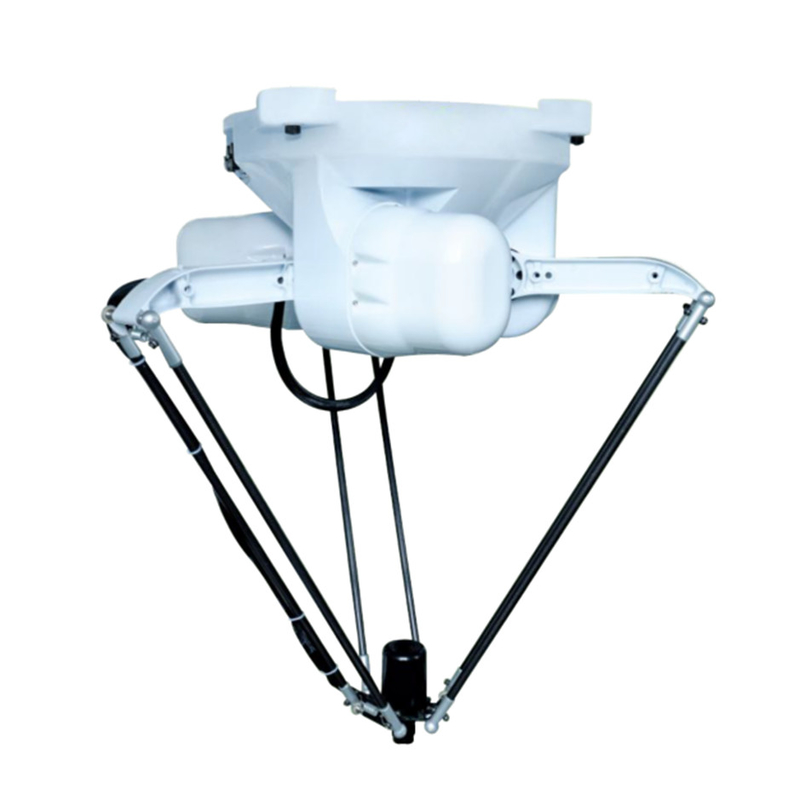

WSC-1200DParallelle robot
1.Inleiding
De robot is een parallelle robotstructuur, driedimensionale ruimte XYZ-translatie en rotatie rond de Z-as-operatiemodus, met hoge snelheid, goede nauwkeurigheid, hoge stabiliteit,flexibiliteit en andere voordelen.
Ze worden veel gebruikt in de farmaceutische industrie, dagelijkse chemicaliën, voedingsmiddelen en andere industrieën.
2.Technische parameters
| Model | WSC-1200D |
| Vrij verkeer | Viervoudige as |
| Herhalingspositie-nauwkeurigheid (mm) | ±0.2 |
|
Nominale belasting (kg) |
3 kg |
| Maximale belasting | 5 kg |
| Werkroute | X=1200mm Y=350mm φ=1200mm |
| Maximale werkingssnelheid | 0.5s/beat (25/305/25 ((mm)) |
| Visuele positioneringsmodule | Opties (130w camera, aansluitbare lens, lichtbron) |
| Bewegingsinstructie | PTP, LINE, PICK, PLACE |
| Geluidsniveau | < 80 dB |
| Beschermingsniveau | IP54 |
| Nominaal vermogen | 3 kW |
| Rijmethode | Servo-aandrijving van wisselstroom |
| Hoekpositiëringsnauwkeurigheid | 00,05° |
| Mens-machine-interface (HMI) | 7 inch onderwijs hanger |
| Gewicht van de robot | 72 kg |
| Stroomvoorziening | 220V |
| Installatie | Omgekeerd |
| Maximale snelheid (m/s) | 6 |
3Ondersteuning en diensten:
Onze technische ondersteuning en diensten voor deOnze team van ervaren ingenieurs en technici zijn beschikbaar om hulp te bieden met de installatie,onderhoud, probleemoplossing en reparatiediensten.
Wij bieden intern training over de werking en het onderhoud van de machine om ervoor te zorgen dat onze klanten het meeste uit hun aankoop kunnen halen.we bieden online ondersteuning via onze website, die FAQ's, producthandleidingen en andere nuttige bronnen bevat.
Als u ooit vragen of bezwaren heeft over deWij geloven dat klanttevredenheid onze hoogste prioriteit is, en we streven ernaar om de best mogelijke technische ondersteuning en diensten te bieden.
4Verpakking en verzending:
De Carton Erector wordt veilig verpakt in een kartonnen doos om het tijdens de verzending te beschermen.
