Plaats van herkomst:
China
Merknaam:
JINWANG
Certificering:
CE,ISO9001,ISO18000,ISO14000
Modelnummer:

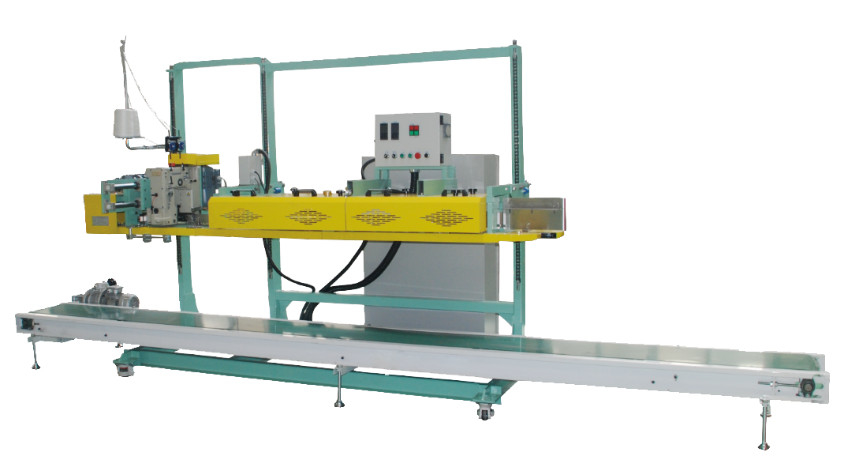

JW-BZR-3 Woven Bag Heat Sealing and Folding Sewing Machine
JW-BZR-3WovenB.agHetenSealingEennndFverouderingSEwingMachine
1.Inleiding
Deze eenheid gebruikt een controller, motorfrequentie conversie snelheid regelaar,met een vermogen van niet meer dan 50 W,Het systeem heeft detectie van het verwarmingssysteem, automatische alarmschakeling, foutweergavefuncties en heeft volledige foutbescherming en keten-schakeling.Het hele besturingssysteem is eenvoudig te gebruiken, heeft volledige functies en is gemakkelijk te inspecteren en te onderhouden.
De hele machine bestaat uit een automatisch inlaatapparaat, een automatisch hitteverzegelingsapparaat, een automatisch vouw- en naaitoestel en een bedieningskast ter plaatse.De thermisch afdichtende binnenste film en de buitenzakken worden geïntegreerd om de werkdoeltreffendheid effectief te verbeteren en de arbeidskosten te verlagen.
2.Werkstroom van de thermische verzegeling
Reiniging van de mond van de zak → thermische afdichting van de binnenkant van de zak (4 sets verwarmingsblok verwarming: PTFE sealing tape so that the heating block and the bag are not in direct contact with the bag to protect the bag appearance does not adhere to the heating block) → pressure roller pressing → bag mouth folding →Bag sewing machine: naaien van buitenzakken
3.Technische parameters
| 1 | Verzegelingssnelheid |
10-15 m/min *De werkelijke productiecapaciteit varieert afhankelijk van productgrootte, verpakkingsmateriaal, materiaalkenmerken, enz. |
| 2 | Verwarmingsblokvermogen | 0.5 × 8 kW |
| 3 | Vermogen van de verzegelmachine | 0.55 kW |
| 4 | Kracht van de naaimachine | 0.4 kW |
| 5 | Kracht voor het schoonmaken van zakken | 0.55 kW (optioneel) |
| 6 | Totaal vermogen | Ongeveer 5,5 kW. |
| 7 | Grootte van de apparatuur | 3153×1090×2052 mm (L×W×H) |
| 8 | Gewicht | Ongeveer 650 kg. |
| 9 | Machinekop voor het naaien | GS-7C |
| 10 | Foldingmethode | Positieve heup |
| 11 | Verzegelhoogte | 800×1700 mm (vanaf de grond) |
| 12 | Afdichtingstemperatuur | 0 ∼ 400°C |
| 13 | Toepassingsgebied | Geweven (bekleed) zak, de PE-film in de zak is warmteverzegeld en de buitenzak is omheind en genaaid. |
| 14 | Verpakkingszakken |
1. Het smeltpunt van de buitenzak is 140°C-150°C en het smeltpunt van de binnenste zak is 100°C (het temperatuurverschil tussen de binnenste en de buitenste zak is 30-50°C of meer) 2De afstand van het materiaal tot de bovenkant van de zak moet ten minste 250 mm bedragen. 3De bovenkant van de binnenste PE-zak en de buitenste zak moeten worden gespoeld en aan elkaar worden gehecht. |
4.Elektrische opstelling
| SN: niet-verbindend | Naam | Brandnaam |
| 1 | Programmeerbare controllersPLC | Schneider/Omron |
| 2 | Frequentieomzetter | Schneider/Omron |
| 3 | Breaker | Schneider |
| 4 | Schakelen van stroomvoorziening | Schneider |
| 5 | AC-contactor | Schneider |
| 6 | Thermische relais | Schneider |
| 7 | Intermediate relais | Schneider |
| 8 | Opto-elektronisch systeem | Omron |
| 9 | De elektromagnetische klep | Festo/SMC |
| 10 | Motor met thermische aandrijving | Noord |
| 11 | Motor voor het aandrijven van naaimachine | Noord |
