Visueel inspectiesysteem voor de oriëntatie van de fles en de flesmond

Visueel inspectiesysteem voor de oriëntatie van de fles en de flesmond

1.Inleiding

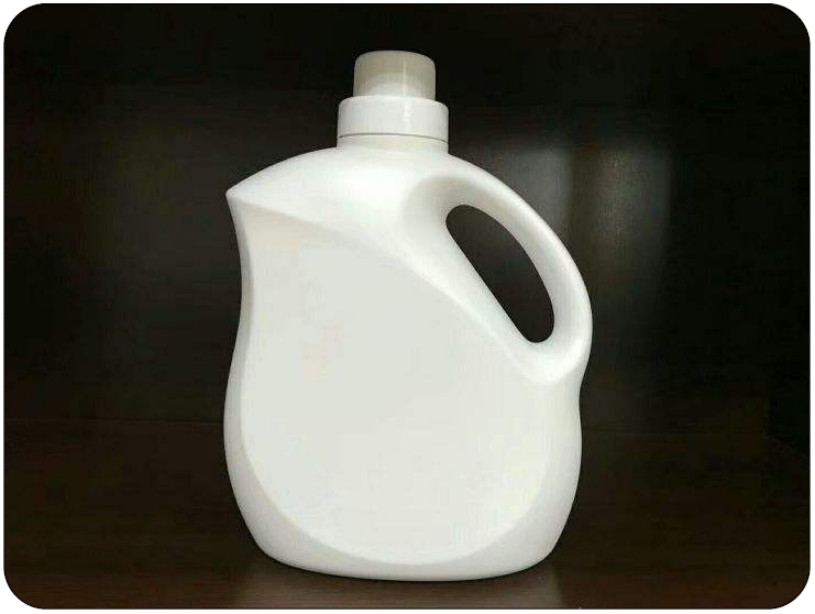

Dit project implementeert hoofdzakelijk visuele inspectie van platte flessen en oriëntatie van de mond van de fles en bepaalt op basis van de inspectie resultaten of de fles moet worden omgedraaid.

2. SOntwerp van het systeem

De opsporing van de oriëntatie van de fles en de flesmond is eenvoudiger dan andere detectieaspecten.Het visuele systeem is aan de zijkant van de flestransportleiding geïnstalleerd om de oriëntatie van de fles te detecterenDe oriëntatie van de mond van de fles en de oriëntatie van de fles zijn in een vaste relatie, d.w.z. de flessen worden gelijktijdig gedetecteerd.

3.Configuratie van de software

• Het testproject omvat alle testvereisten;
• de softwareontwikkeling voor beeldverwerking en de toelating van applicaties zijn geïnstalleerd op de door de klant aangewezen industriële computer;
• Communicatieprotocol: TCP/IP communiceert met systeembesturingssoftware;
• Het beeldverwerkingssoftware systeem dat is ontwikkeld op basis van high-level languages heeft multi-job functies.de klant hoeft alleen het productmodel te wijzigen en het systeem schakelt automatisch over zonder dat secundaire ontwikkeling nodig is;
• De detectie- en verwerkingscyclus van elke door één camera genomen foto is minder dan 200 ms;

4.Hardwareconfiguratie

CAmera:Basler, 2 miljoen pixels, globale, zwart-wit camera

Lens:Computar, brandpuntsafstand 8 mm, resolutie 2 miljoen

LBron:Constar, oppervlaktelichtbron
