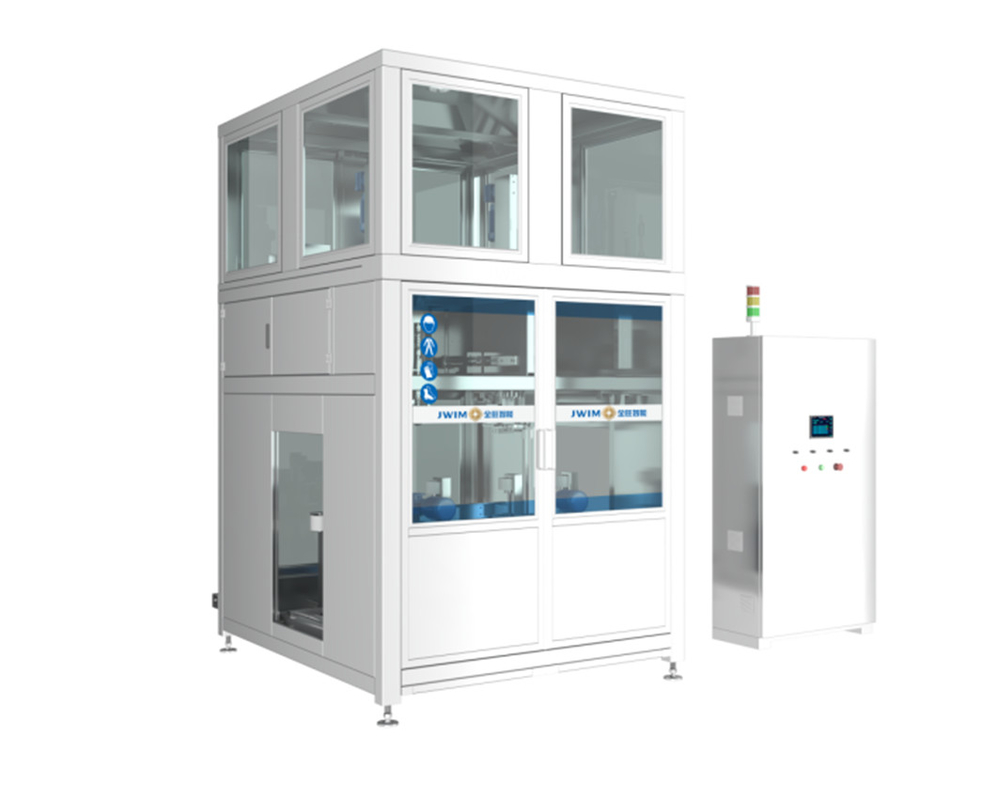

CC300-2-2 Vastgewichte vulmachine
1.Inleiding
CC300-2-2 Vaste hoeveelheid gewicht vulmachine gebruikt het wegen om de huidige vulhoeveelheid in realtime te controleren en feedback te geven aan de controller,die volgens de vastgestelde gegevens snelle en trage vullingsbeheerssignalen geeft om een snelle en nauwkeurige vulling van grote containers te bereiken. Het kan voldoen aan de behoeften van een verscheidenheid van vloeistof automatische vullen, zowel met als zonder schuim. Ondertussen kan het het automatische kap lossen en cappen realiseren.
2.Informatie over de vulcontainer
Kleine open/gesloten stalen trommels GB/T325.5-2015
B-type Plastic DrumsGB18191-2008
3.Technische parameters
| 1 | Openingsdiameter van de container | Φ55-65 mm |
| 2 | Containerdiameter |
Zie de tabel met informatie over de vulcontainer. * Kan aanpassingen accepteren. |
| 3 | Vullingsbereik |
200 liter
|
| 4 | Afdelingwaarde | 100 g |
| 5 | Vullingsprecision |
±0,1% *1
|
| 6 | Capaciteit |
40-45 drums/uur ((200L) *2
|
| 7 | Productvoedingshoogte | 2198 mm |
| 8 | Luchtdruk | 0.6-0.8MPa |
| 9 | Stroombron | ¥380V 50Hz/3KW |
| 10 | Externe dimensie | Voor de toepassing van deze verordening geldt dat de in bijlage I, punt 1, bedoelde voorschriften worden nageleefd. |
| 11 | Gewicht | Ongeveer 1200 kg. |
*1 De gemarkeerde nauwkeurigheid is de nauwkeurigheid van de waterproef voordat de apparatuur de fabriek verlaat.
De werkelijke vullingsnauwkeurigheid verschilt vanwege de invloed van de viscositeit van het materiaal van de klant, de temperatuur, de stabiliteit van de inkomende druk en andere veldomstandigheden.
*2 De gemarkeerde capaciteit is gebaseerd op de testcapaciteit met water voordat de apparatuur de fabriek verlaat.
De werkelijke vulsnelheid is te wijten aan de druk en de doorstroming van de binnenkomende pijpleiding van de klant.
De viscositeit van het materiaal en de schuimfactoren zijn verschillend;Het verschil in de configuratievereisten zoals oppervlakte- en onderoppervlakte- en bodemvulling heeft ook invloed op de werkelijke productiecapaciteit..
4Toewijzing
| - Nee, dat is niet waar. | Naam | Merken |
| 1 | Weegsysteem | METTLER TOLEDO |
| 2 | PLC's | Schneider |
| 3 | HMI | Schneider |
| 4 | Inverter | Schneider |
| 5 | Tellen sensor | Ziek |
| 6 | Nabijheidsschakelaar | Schneider |
| 7 | Drukmeter | SMC |
| 8 | Vloeistof | TAC's in de lucht |
| 9 | Solenoïde klep | FTEC |
| 10 | Knikker | Schneider |
| 11 | Alarmlamp | Schneider |
| 12 | Circuit breaker | Schneider |
5.Wwerkproces
Handmatig plaatsen van de trommel Auto-voeding van de trommel Auto-ontlading van de dop Auto-gewicht vullen Auto-opberging Auto-ontlading van de trommelDe dop is klaar in het dopstation door de doptransportband).
6. Kenmerken
6.1met een vermogen van niet meer dan 50 Wadopteert cilinders aan beide zijden om het verbindingsstaafmechanisme te duwen om nauwkeurige en stevige drumverdeling en emmerhoudingsmechanisme voor lege trommel te bereikenWanneer het vullen is voltooid, wanneer de volle trommel naar het volgende station wordt vervoerd, wordt de emmerhoudende cilinder teruggetrokken en komt de lege emmer de vulmachine binnen.
6.2 Twee lege trommels komen als een eenheid in de geïntegreerde machine. De trommels worden geplaatst door de roller, automatisch kap lossen, vulmond automatisch richt zich op de opening van de trommel, vulmond naar beneden,De spuit gaat naar boven na het vullen, automatisch afsluiten, de gevuld vat gaat uit en komt in de lege vat.
6.3Automatisch kap lossen en kappen systeem: het kan automatisch kap lossen en kappen aan de trommels. (waterdicht kap moet handmatig worden behandeld)
6.4Met het vuldoosduikmechanisme kan het zowel op het vloeistofoppervlak als onder het vloeistofoppervlak vullen,geschikt voor het vullen van producten zonder of met weinig schuim.
6.5 Hoge nauwkeurigheid: weegvuldering (US Mettler Toledo Weegsensor) om de hoge vulnauwkeurigheid te waarborgen.

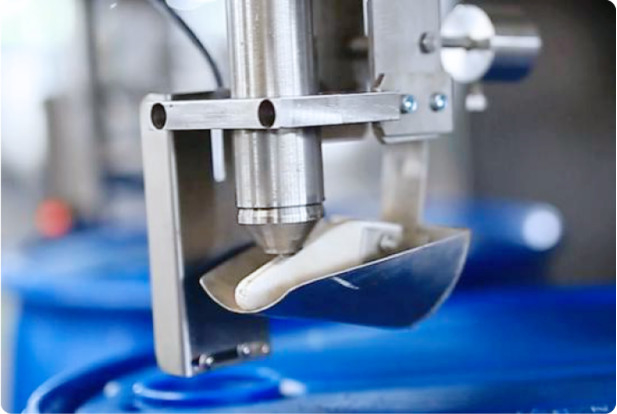

6.6 De vulkop is voorzien van een draaiende vloeistofbeker.de vloeistofbeker verzamelt het restmateriaal op de vulkop om te voorkomen dat het product lekt en de container verontreinigt.
6.7 De machine maakt gebruik van het France Schneider Control-systeem om de bedrijfsstabiliteit te regelen.Vergeleken met verschillende merken die door andere fabrikanten worden gebruikt, Frankrijk Schneider Control-systeem heeft een hoog beschermingsniveau, stabiele betrouwbaarheid en veiligheidsniveau, levensduur, vooral in de follow-up upgrade van de matching meer voordelen.
6.8 Aan de bovenkant van de machine bevindt zich een luchtuitlaat die kan worden aangesloten op het luchtverwijderingssysteem van de klant om de productieomgeving in de werkplaats te garanderen.
6.9 Meerdere werkstations: volgens jarenlange marktervaring kan de machine het lossen van de dop, het sluiten en het vullen van de dop scheiden.nauwkeurigheid en geen afwijking.
7Ondersteuning en diensten:
Onze technische ondersteuning en diensten voor de Pesticide Filling Machine zijn ontworpen om de meest uitgebreide hulp te bieden aan onze klanten.Ons team van ervaren ingenieurs en technici zijn beschikbaar om hulp te bieden met de installatie, onderhoud, probleemoplossing en reparatie.
Wij bieden intern training over de werking en het onderhoud van de machine om ervoor te zorgen dat onze klanten het meeste uit hun aankoop kunnen halen.we bieden online ondersteuning via onze website, die FAQ's, producthandleidingen en andere nuttige bronnen bevat.
Als u vragen of zorgen heeft over de Pesticide Filling Machine, is ons team van experts beschikbaar om u te helpen.en we streven ernaar om de best mogelijke technische ondersteuning en diensten te bieden.
8Verpakking en verzending:
De bestrijdingsmiddelenvulmachine zal veilig in een kartonnen doos worden verpakt om tijdens de verzending te worden beschermd.
